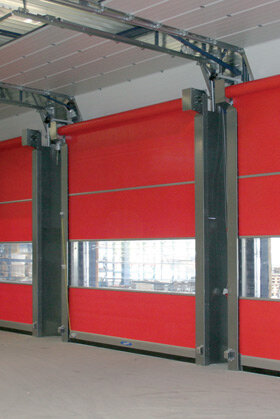

NOPEAT RULLAOVET SISÄTILOIHIN

Tehokas työskentely tarkoittaa taloudellista työskentelyä.
Novofermin nopeat ovet auttavat parantamaan logistiikkasi suorituskykyä.
Novoferm tarjoaa räätälöidyn ratkaisun melkein kaikkiin tilanteisiin.

Omat tutkimus- ja kehitysosastomme reagoivat tarkkaavaisesti muutoksiin vaatimuksissa, jotka nopeiden ovien on täytettävä.

Varmista itse!

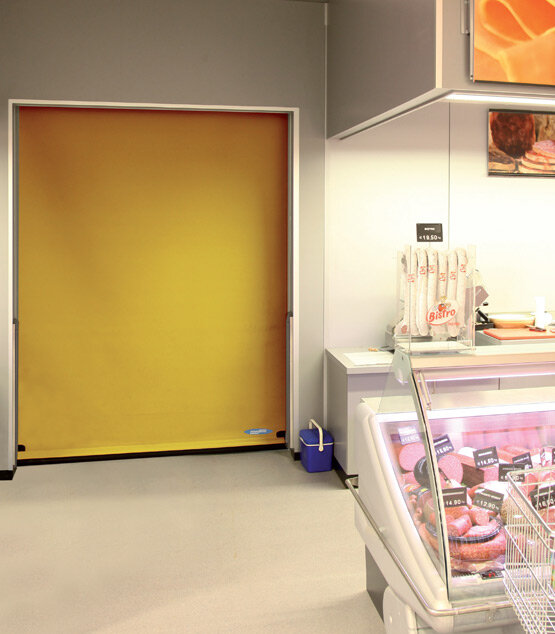

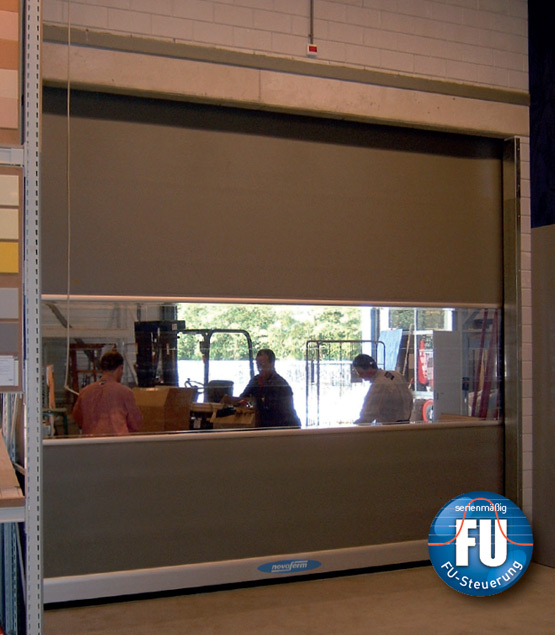

SPEEDROLLER NOVOZIP

Entwickelt für den Einzelhandel

Ein Supermarkt muss heute auch “super“ aussehen. Die angebotenen Waren müssen ansprechend und appetitlich präsentiert werden. Das NovoSpeed Retail rundet das Gesamtbild ab. Das Schnellaufrolltor ist mit 2 m/s nicht nur eines der schnellsten Tore seiner Art, sondern öffnet und schließt sogar nahezu geräuschlos. Zudem sieht das NovoSpeed Retail mit seiner Kunststoff-Abdeckung auch noch sehr gut aus.

EDUT LYHYESTI

Kehitetty vähittäiskauppaa varten
maks. leveys (B)	2.250 mm
maks. korkeus (H)	2.600 mm
Maks.	5,85 m²
Avautumisnopeus	2 m/s
Sulkeutumisnopeus	0,5 m/s
Ovilehden paino	680 g/m²
Ovilehden paksuus	0,7 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 1
Pienikokoiset sivuohjaimet ja kannet
Itsekierteitys yhteen suuntaan
Turvavalosäleikkö sisältyy vakiona
Automaattinen avaus sähkökatkoksen sattuessa
saatavana yksilöllisesti painetulla ovilehdellä

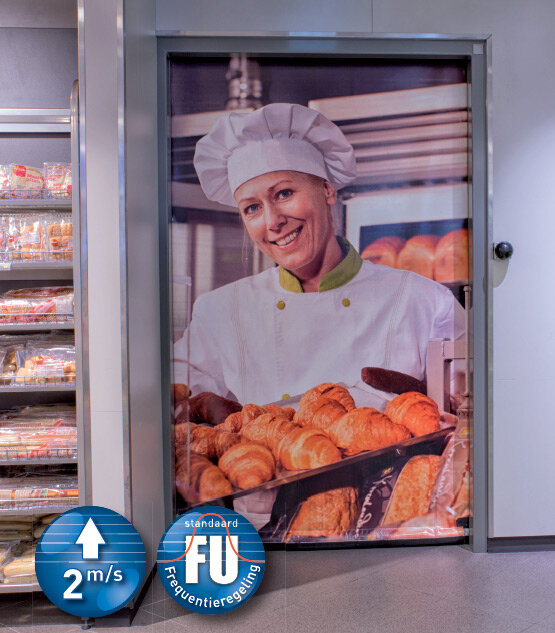

NOVOSPEED RETAIL -TIETOJA

PARAS RATKAISU LIIKKEELLESI!

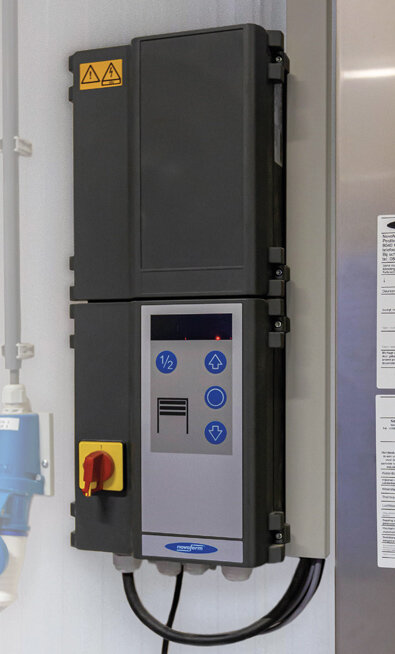

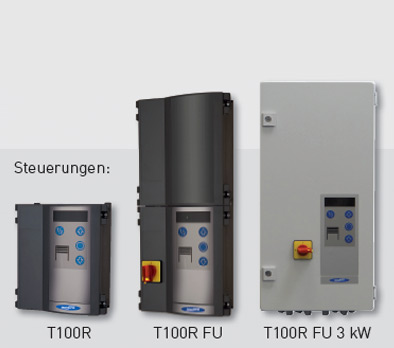

Käytettävissä olevat ohjaukset:

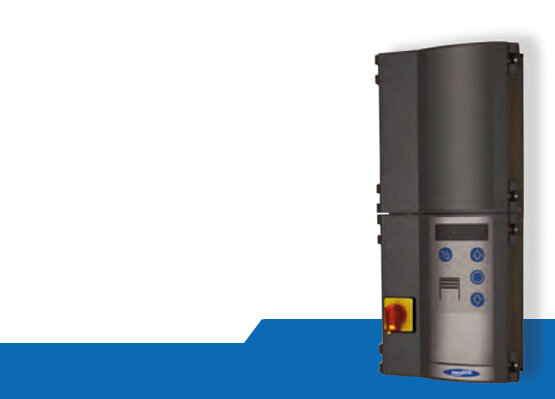

T100R-FU

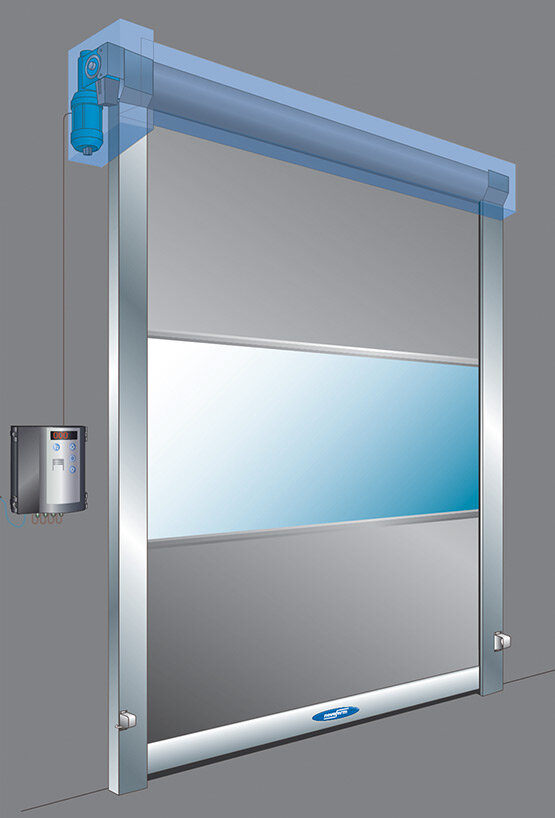

Putkimoottori, joka sisältyy vakiovarustukseen, takaa tyylikkään ulkonäön ja vähentää tilantarvetta. Jos ovilehdessä on myös logo tai jokin muu yksittäinen painatus, se on kuorrutus kakkuun.

Rakennuksissa, kuten supermarketeissa, joissa käy monia asiakkaita, turvallisuus on tietysti äärimmäisen tärkeää.

NovoSpeed Retailin vakioversiossa on FlexEdge-alapalkki, ja se voidaan toimittaa mekaanisella hätäavauksella tai automaattisella hätäavauksella.

Nämä takaavat turvallisuuden sähkökatkoksen sattuessa.

Vaihtoehdot

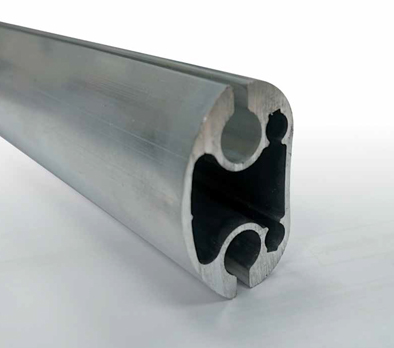

FlexEdge- tai alumiinialapalkki
Vastapaino jousen sijaan tasapainotusta varten
Integroitu käyttökoneisto (putkimoottori)
Useita valomuureja sivuohjauksissa
Manuaalinen avaus hätätilanteessa
Ovilehti haluamallasi painatuksella

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5005, 9004, 9003, 7038, 7024, 3020, 2009, 1003

TEKNISET TIEDOT

	Vaikutus	Yksikkö	NovoSpeed RETAIL
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R -ohjaus	Avautumisnop. m/s (n.)
		Sulkeutumisnopeus m/s (n.)
	T100R FU mit Frequenzregelung	Avautumisnop. m/s (n.)	2
		Sulkeutumisnopeus m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		3 (12–19 km/h)
Tuulen kestävyys	EN 12424		Luokka 1
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		● / -

Oven mitat	Leveys	maksimi, mm	2.250
	Korkeus	maksimi, mm	2.600
	enimmäispinta-ala	enintään, m²	5,85

Asennusmitat	Käytön puoli	vapaa leveys + mm	55 / 335
	Varaston puoli	vapaa leveys + mm	55 / 150
	Korkeus	vapaa korkeus + mm	400
	Leveys suojakuvulla	vapaa leveys + mm	140 / 235
	Korkeus suojakuvullae mit Schutzhaube	vapaa korkeus + mm	440
	Syvyys	seinästä = mm
	Syvyys suojakuvulla	seinästä = mm	420

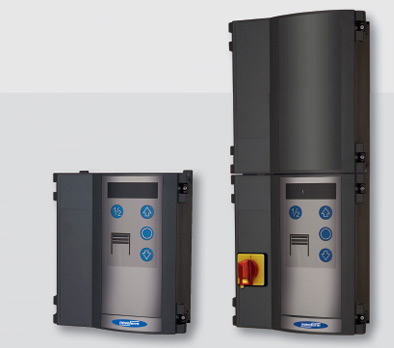

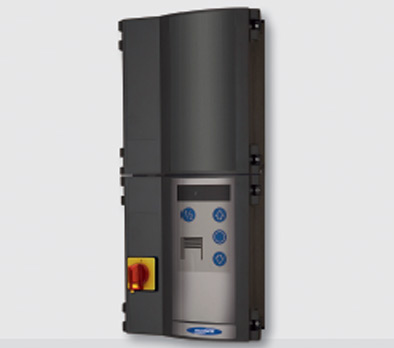

	T100R-ohjaus, muovikaappi [IP 65]	L x K x S = 219 x 256 x 117 mm
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S 219 x 550 x 117 mm
	T100R-tm 1,5 kW [IP 65]	L x K x S = 219 x 550 x 117 mm	●
	T100R-tm 3 kW	L x K x S= 300 x 600 x 160 mm

‘break-away’-järjestelmä	manuaalinen käyttöasetus		● (1 sivu)
‘anti-crash’-järjestelmä	Itsekelautuva
Ovirakenne	Itsekantava

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	0,8 mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	0,7 mm

Ovilehden jännitys	Kiristysjärjestelmä

Ohjaimen materiaali/pinta	galvanoitu teräs		●
	Ruostumaton teräs V2A, hiottu (RVS 304)		♦
	Alumiini
	Maalattuna valitsemallasi RAL-värillä		♦

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		1 x 230V, N, PE
	Virtasuojaus		16 A sulake
	Kytkentäjännite (1-vaihe) 230 V		●
	Kytkentäjännite (3-vaihe) 400 V
	Ohjattavissa pääkytkimellä		●
	Hätäpysäytys		●
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite
		Turvavalosäleikkö	●
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto
		Kierrekaapeli

Hätäavaus	Kampi
	Hätäkäsiketju
	Vastapaino / jousi		♦
	B-jarru		♦
	mekaaninen hätäavaus		♦
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	♦

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

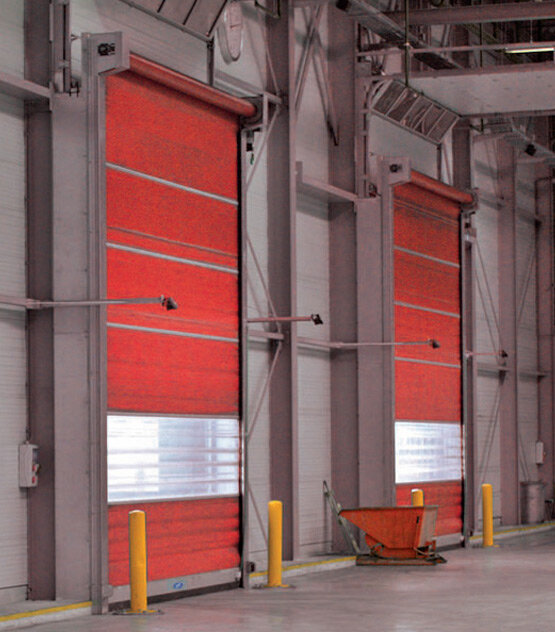

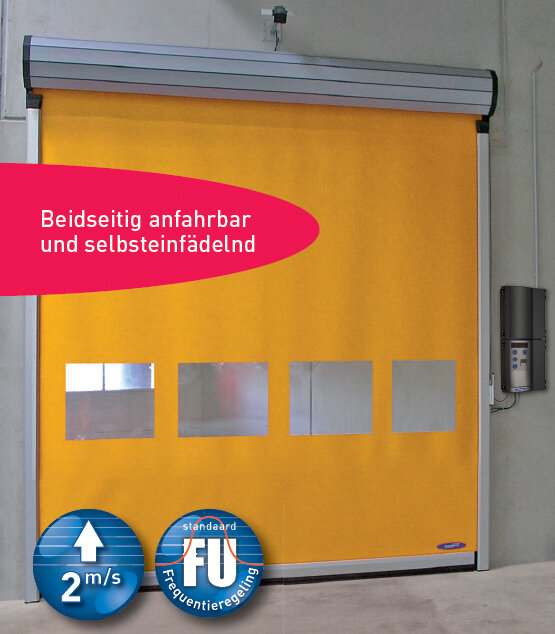

NOVOSPEED FLEX FLEXEDGE

NOVOSPEED FLEX – VIEHÄTTÄVÄ, NOPEA JA HILJAINEN

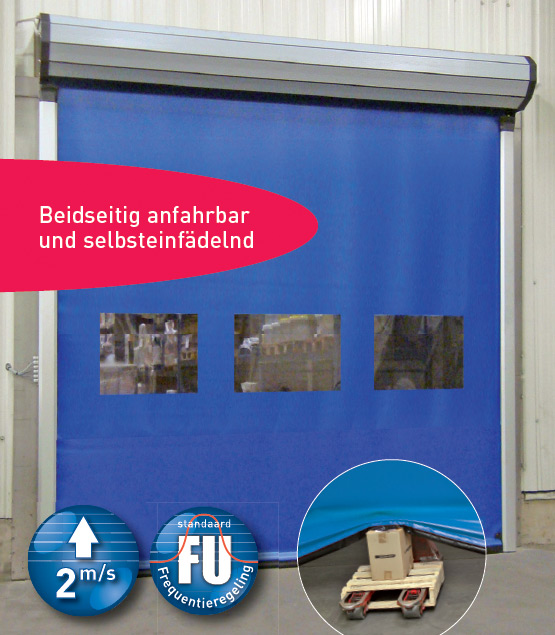

NovoSpeed Flex 2.0 on sähkökäyttöinen pikarullaovi vähittäiskaupan tai kaupallisiin/teollisiin rakennuksiin. NovoSpeed Flex yhdistää nopean toiminnan ja vähäisen melun. NovoSpeed Flex FlexEdge joustavalla lähivalollaan varmistaa, että esineet, ihmiset tai ajoneuvot eivät vahingoitu törmäämällä oveen.

EDUT LYHYESTI

Kehitetty toistuvaan käyttöön
enimmäispinta-ala (L x K)	17,5 m²
maks. leveys (B)	3.500 mm
maks. korkeus (H)	5.000 mm
Avautumisnopeus	2 m/s
Sulkeutumisnopeus	0,5 m/s
Ovilehden paino	1.400 g/m²
Ovilehden paksuus	1,2 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 0
Itsekantava rakenne

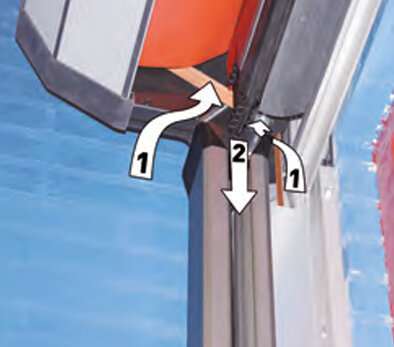

100 % itsekierteitys molempiin suuntiin
Turvavalosäleikkö on integroitu oviaukkoon vakiona
Manuaalinen tai sähköinen käyttö mahdollista

NOVOSPEED FLEX 2.0 FLEXEDGE -TIETOJA

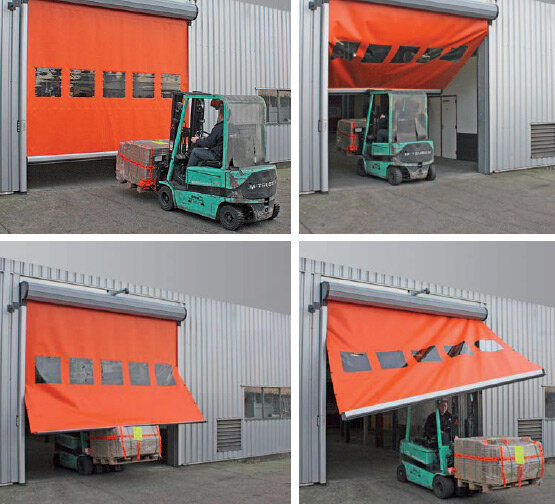

NOVOSPEED FLEX FLEXEDGE – KUN TUOTTEESI OVAT HELPOSTI RIKKOUTUVIA

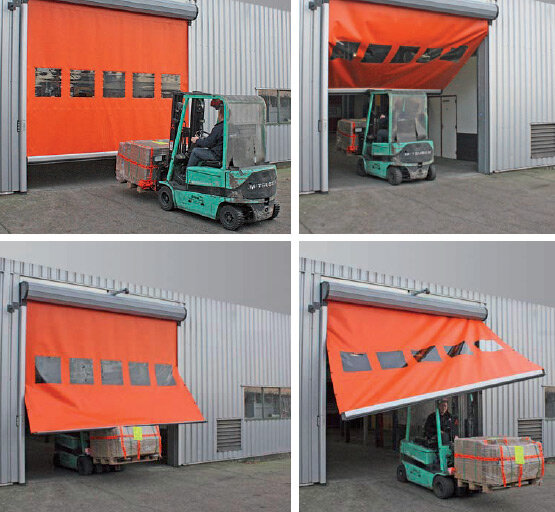

Törmäyksistä ei aiheudu vahinkoja

Pehmeä, joustava alapalkki
Suhteellisen matalissa käytävissä kontaktia alapalkin ja kuljetettavien tavaroiden välillä ei voida aina välttää, kun ovi on suljettuna. Kova alapalkki voi tehdä siellä vahinkoa. Tähän NovoSpeed Flex FlexEdge on ihanteellinen valinta. "FlexEdge"-alapalkki on joustava ja pehmeä, joten se parantaa turvallisuutta. Ihmiset tai tavarat, joihin “FlexEdge” vahingossa koskettaa, kärsivät siis vähän tai ei lainkaan vahinkoa.

Suojattu avautuminen
Turvavalosäleikkö sisältyy vakiona 2500 mm korkeuteen saakka. Kun ovi on auki, se havaitsee sekä paikallaan olevat että liikkuvat esineet aukossa ja estää porttia sulkeutumasta. NovoSpeed Flex on painon kompensoimiseksi varustettu kahdella kiristysjousella, mikä varmistaa tarvittavan huoltovälin pidentymisen.

Vaihtoehto 1:
mekaaninen hätäavaus
Vaihtoehto 2:
Suojakupu ruostumatonta terästä/terästä, RAL-väri valittavissa
Vaihtoehto 3:
Ohjainkiskot valitsemassasi RAL-värissä (ei metallimaali)

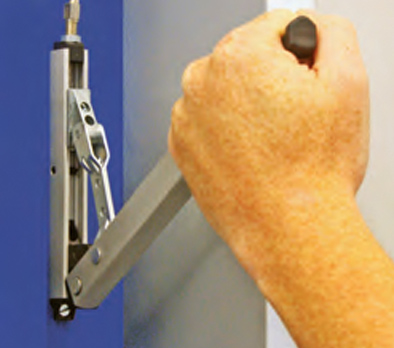

Mekaaninen hätäavaus

100 % itsekierteitys molempiin suuntiin

Vakio-ohjaus: T100R FU

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5005, 9004, 9003, 7038, 3020, 2009, 1023

TEKNISET TIEDOT

	Vaikutus	Yksikkö	NovoSpeed FLEX 2.0 FlexEdge
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R -ohjaus	Avautumisnop. m/s (n.)
		Sulkeutumisnopeus m/s (n.)
	T100R FU mit Frequenzregelung	Avautumisnop. m/s (n.)	2
		Sulkeutumisnopeus m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		5 (29–38 km/h)
Tuulen kestävyys	EN 12424		Luokka 0
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		● / -

Oven mitat	Leveys	maksimi, mm	3.500
	Korkeus	maksimi, mm	5.000
	enimmäispinta-ala	enintään, m²	17,5

Asennusmitat	Käytön puoli	vapaa leveys + mm	210
	Varaston puoli	vapaa leveys + mm	210
	Korkeus	vapaa korkeus + mm	450
	Leveys suojakuvulla	vapaa leveys + mm	320
	Korkeus suojakuvulla	vapaa korkeus + mm	450
	Syvyys	seinästä = mm
	Syvyys suojakuvulla	seinästä = mm	420
	T100R-ohjaus, muovikaappi [IP 65]	L x K x S = 219 x 256 x 117 mm
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S = 219 x 550 x 117 mm
	T100R-tm 1,5 kW [IP 65]	L x K x S= 219 x 550 x 117 mm	●
	T100R-tm 3 kW	L x K x S = 300 x 600 x 160 mm

‘break-away’-järjestelmä	manuaalinen käyttöasetus
‘anti-crash’-järjestelmä	Itsekelautuva		●
Ovirakenne	Itsekantava		●

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	0,8 mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	1,2 mm

Ovilehden jännitys	Kiristysjärjestelmä

Ohjaimen materiaali/pinta	galvanoitu teräs
	Ruostumaton teräs V2A, hiottu (RVS 304)
	Alumiini		●
	Maalattuna valitsemallasi RAL-värillä		♦

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		1 x 230V, N, PE
	Virtasuojaus		16 A sulake
	Kytkentäjännite (1-vaihe) 230 V		●
	Kytkentäjännite (3-vaihe) 400 V
	Ohjattavissa pääkytkimellä		●
	Hätäpysäytys		♦
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite
		Turvavalosäleikkö	●
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto
		Kierrekaapeli

Hätäavaus	Kampi
	Hätäkäsiketju
	Vastapaino / jousi		-/ ♦
	B-jarru		♦
	mekaaninen hätäavaus		♦
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	♦

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

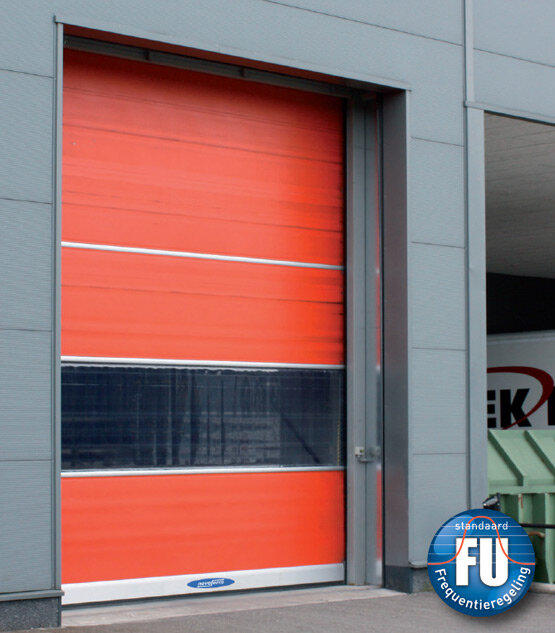

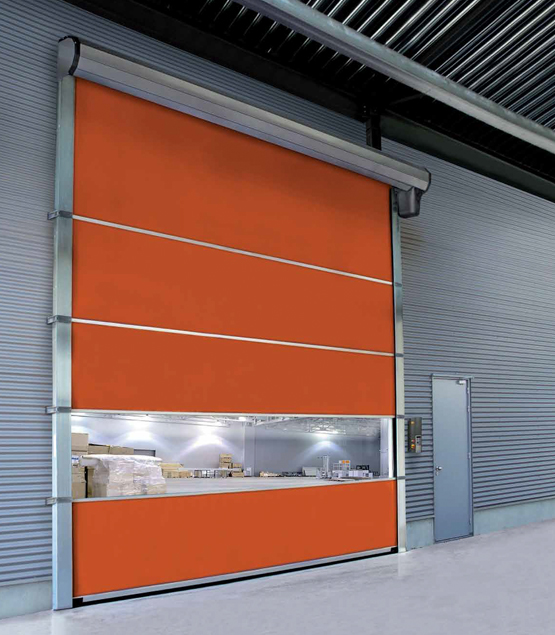

NOVOSPEED FLEX 2.0 HARD EDGE

KEHITETTY TOISTUVAAN KÄYTTÖÖN

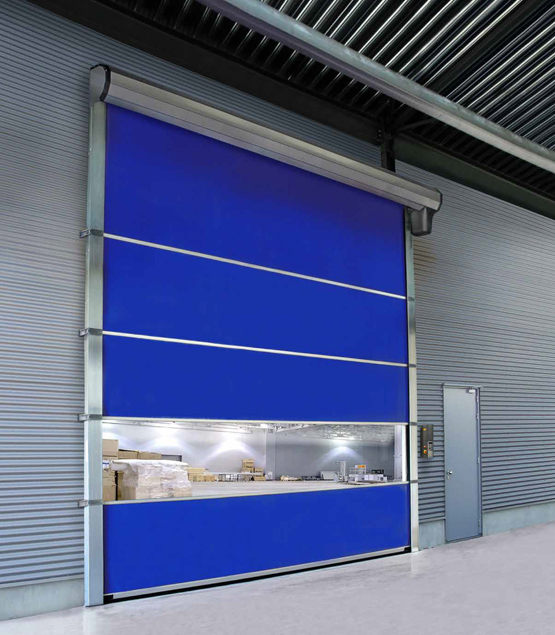

NovoSpeed Flex Hard Edge on sähkökäyttöinen pikarullaovi vähittäiskaupan tai kaupallisiin/teollisiin rakennuksiin. NovoSpeed Flex yhdistää nopean toiminnan ja vähäisen melun.

EDUT LYHYESTI

Kehitetty toistuvaan käyttöön
enimmäispinta-ala (L x K)	20 m²
maks. leveys (B)	4.000 mm
maks. korkeus (H)	5.000 mm
Avautumisnopeus	2 m/s
Sulkeutumisnopeus	0,5 m/s
Ovilehden paino	1.400 g/m²
Ovilehden paksuus	1,2 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 0
Itsekantava rakenne
100 % itsekierteitys molempiin suuntiin
Turvavalosäleikkö on integroitu oviaukkoon vakiona
Manuaalinen tai sähköinen käyttö mahdollista

NOVOSPEED FLEX 2.0 HARDEDGE -TIETOJA

NOVOSPEED FLEX FLEX 2.0 – KUN TUOTTEESI OVAT HELPOSTI RIKKOUTUVIA

Törmäyksistä ei aiheudu vahinkoja

SUOJATTU AVAUTUMINEN

Turvavalosäleikkö sisältyy vakiona 2500 mm korkeuteen saakka. Kun ovi on auki, se havaitsee sekä paikallaan olevat että liikkuvat esineet aukossa ja estää porttia sulkeutumasta. NovoSpeed Flex on painon kompensoimiseksi varustettu kahdella kiristysjousella, mikä varmistaa tarvittavan huoltovälin pidentymisen.

Vaihtoehto 1:
mekaaninen hätäavaus
Vaihtoehto 2:
Suojakupu ruostumatonta terästä/terästä, RAL-väri valittavissa
Vaihtoehto 3:
Ohjainkiskot valitsemassasi RAL-värissä (ei metallimaali)

Mekaaninen hätäavaus

100 % itsekierteitys molempiin suuntiin

Vakio-ohjaus: T100R FU

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5005, 9004, 9003, 7038, 3020, 2009, 1023

TEKNISET TIEDOT

	Vaikutus	Yksikkö	NovoSpeed FLEX 2.0 HardEdge
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R -ohjaus	Avautumisnop. m/s (n.)
		Sulkeutumisnopeus m/s (n.)
	T100R-tm taajuuden säädöllä	Avautumisnop. m/s (n.)	2
		Sulkeutumisnopeus m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		5 (29–38 km/h)
Tuulen kestävyys	EN 12424		Luokka 0
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		● / -

Oven mitat	Leveys	maksimi, mm	4.000
	Korkeus	maksimi, mm	5.000
	enimmäispinta-ala	enintään, m²	20

Asennusmitat	Käytön puoli	vapaa leveys + mm	210
	Varaston puoli	vapaa leveys + mm	210
	Korkeus	vapaa korkeus + mm	450
	Leveys suojakuvulla	vapaa leveys + mm	320
	Korkeus suojakuvulla	vapaa korkeus + mm	500
	Syvyys	seinästä = mm
	Syvyys suojakuvulla	seinästä = mm	420
	T100R-ohjaus, muovikaappi [IP 65]	L x K x S = 219 x 256 x 117 mm
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S= 219 x 550 x 117 mm
	T100R-tm 1,5 kW [IP 65]	L x K x S = 219 x 550 x 117 mm	●
	T100R-tm 3 kW	L x K x S = 300 x 600 x 160 mm

‘break-away’-järjestelmä	manuaalinen käyttöasetus
‘anti-crash’-järjestelmä	Itsekelautuva		●
Ovirakenne	Itsekantava		●

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	0,8 mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	1,2 mm

Ovilehden jännitys	Kiristysjärjestelmä

Ohjaimen materiaali/pinta	galvanoitu teräs
	Ruostumaton teräs V2A, hiottu (RVS 304)
	Alumiini		●
	Maalattuna valitsemallasi RAL-värillä		♦

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		1 x 230V, N, PE
	Virtasuojaus		16 A sulake
	Kytkentäjännite (1-vaihe) 230 V		●
	Kytkentäjännite (3-vaihe) 400 V
	Ohjattavissa pääkytkimellä		●
	Hätäpysäytys		♦
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite
		Turvavalosäleikkö	●
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto
		Kierrekaapeli

Hätäavaus	Kampi
	Hätäkäsiketju
	Vastapaino / jousi		-/ ♦
	B-jarru		♦
	mekaaninen hätäavaus		♦
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	♦

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

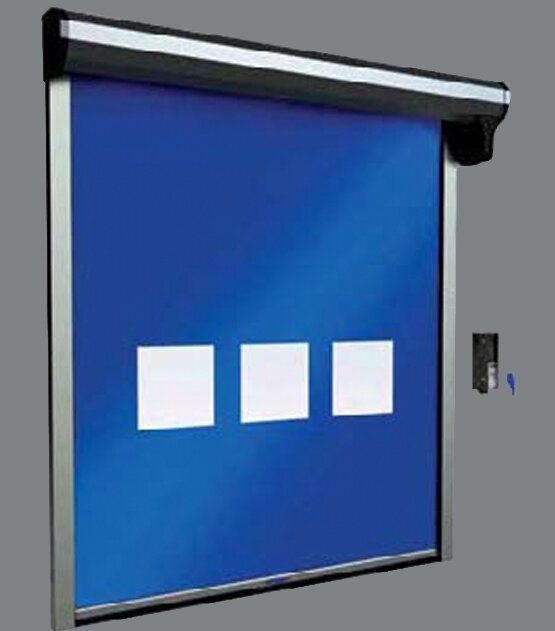

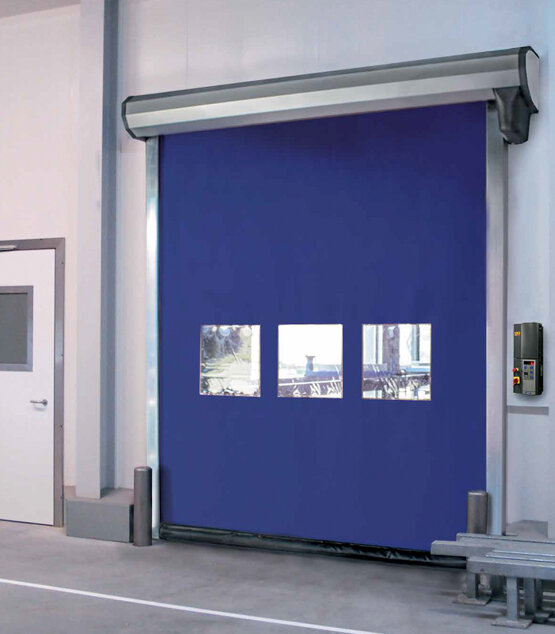

SPEEDROLLER PRIME

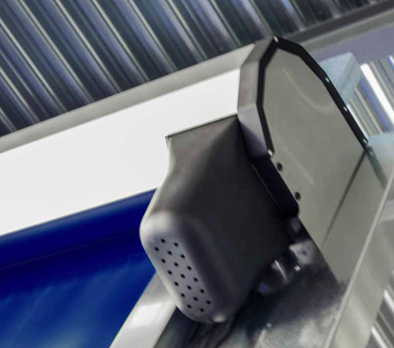

SpeedRoller Prime on korkealaatuinen, sähkökäyttöinen sisätilojen pikarullaovi, jota käytetään vähittäiskaupassa, teollisuudessa ja kaupassa. Oven hinta-laatusuhde on erittäin hyvä, ja sen avulla voidaan välttää vetoa ja erottaa eri lämpötila-alueet.

EDUT LYHYESTI

Kehitetty yleiskäyttöön tuulenpaineen alla
enimmäispinta-ala (L x K)	12,25 m²
maks. leveys (B)	3.500 mm
maks. korkeus (H)	3.500 mm
Avautumisnopeus	1 m/s
Avautumisnopeus taajuusohjattavissa	1,5 m/s
Sulkeutumisnopeus	1 m/s
Sulkeutumisnopeus taajuusohjattavissa	0,5 m/s
Ovilehden paino	680 g/m²
Ovilehden paksuus	0,7 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 0 (vähintään 5 boforia)
Turvavalosäleikkö on integroitu oviaukkoon vakiona
Sopii tavallisiin aukkoihin sisätiloissa normaalilla tuulikuormalla

SPEEDROLLER PRIME -TIETOJA

OLEMUS JA SUORITUSKYKY TÄYDELLISESSÄ HARMONIASSA

Nopea ja äänetön ratkaisu
SpeedRoller Prime on hyvä ratkaisu enintään 12,25 m2 aukkoihin ja normaalikäyttöön. Ihanteellinen kulkutie ihmisille ja tavaroille. Sitä käytetään kaupan alalla ja teollisuudessa, ja se mahdollistaa sisäilmastonhallinnan, energiansäästön ja suojan vedolta.

Joitakin erityisominaisuuksia ovat

Ovilehti on valmistettu polyesterivahvisteisesta muovista
Huomattavan hiljainen käytössä
Alumiinialapalkki kumipäätyprofiililla
U-muotoiset teräksiset sivuohjaimet harjastiivisteillä
Turvavalosäleikkö sivuohjaimessa

Vaihtoehdot:

FlexEdge- tai alumiinialapalkki
Vastapaino jousen sijaan tasapainotusta varten
Integroitu käyttökoneisto (putkimoottori)
Useita valomuureja sivuohjauksissa
Manuaalinen avaus hätätilanteessa
Ovilehti haluamallasi painatuksella

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5005, 9004, 9003, 7038, 7024, 3020, 2009, 1003

Erityisesti kehitetty suojakupu

FlexEdge-alapalkki

Käytettävissä olevat ohjaukset: T100R ja T100R FU

TEKNISET TIEDOT

	Vaikutus	Yksikkö	SpeedRoller PRIME
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R -ohjaus	Avautumisnop. m/s (n.)	1
		Sulkeutumisnop. m/s (n.)	1
	T100R FU mit Frequenzregelung	Avautumisnop. m/s (n.)	1,5
		Sulkeutumisnop. m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		5 (29–38 km/h)
Tuulen kestävyys	EN 12424		Luokka 0
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		♦ / -

Oven mitat	Leveys	maksimi, mm	3.500
	Korkeus	maksimi, mm	3.500
	enimmäispinta-ala	enintään, m²	12,25

Asennusmitat	Käytön puoli	vapaa leveys + mm	300
	Varaston puoli	vapaa leveys + mm	170
	Korkeus	vapaa korkeus + mm	350
	Leveys suojakuvulla	vapaa leveys + mm	410
	Korkeus suojakuvulla	vapaa korkeus + mm	460
	Syvyys	seinästä = mm	325
	Syvyys suojakuvulla	seinästä = mm	430
	T100R-ohjaus, muovikaappi [IP65]	L x K x S = 219 x 256 x 117 mm	●
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 1,5 kW [IP 65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 3 kW	L x K x S = 300 x 600 x 160 mm

‘break-away’-järjestelmä	manuaalinen käyttöasetus
‘anti-crash’-järjestelmä	Itsekelautuva
Ovirakenne	Itsekantava

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	0,8 mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	0,7 / 1,2 mm

Ovilehden jännitys	Kiristysjärjestelmä

Ohjaimen materiaali/pinta	galvanoitu teräs		●
	Ruostumaton teräs V2A, hiottu (RVS 304)		♦
	Alumiini
	Maalattuna valitsemallasi RAL-värillä

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		3 x 400V, N, PE
	Virtasuojaus		16 A träge
	Kytkentäjännite (1-vaihe) 230 V		♦
	Kytkentäjännite (3-vaihe) 400 V		●
	Ohjattavissa pääkytkimellä		♦
	Hätäpysäytys		♦
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite
		Turvavalosäleikkö	●
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto
		Kierrekaapeli

Hätäavaus	Kampi		●
	Hätäkäsiketju		♦
	Vastapaino / jousi
	B-jarru
	mekaaninen hätäavaus
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	♦

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

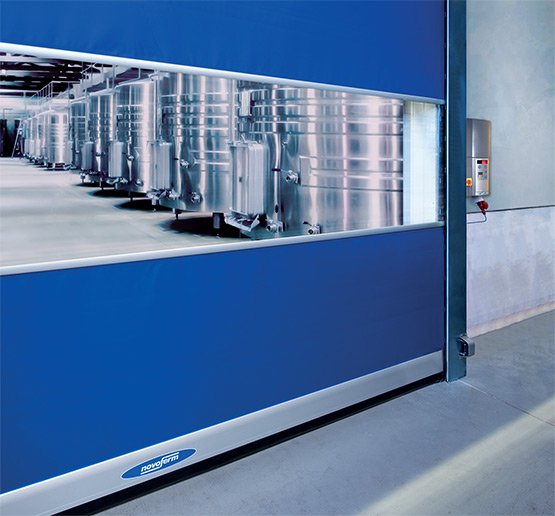

SPEEDROLLER STRONG

PARAS RATKAISU USEIN KÄYTETYILLE REITEILLE

SpeedRoller Strong on vakiomallinen nopeakäyntinen rullaovi sisäkäyttöön: luotettava tekniikka varmistaa ongelmattoman käytön monien vuosien ajan. Nopea sähkökäyttöinen rullaovi liike- ja teollisuusrakennuksiin.

EDUT LYHYESTI

Kehitetty usein käytettyihin, suuren tuulenpaineen oviin
enimmäispinta-ala (L x K)	25 m²
maks. leveys (B)	5.000 mm
maks. korkeus (H)	5.000 mm
Avautumisnopeus	1 m/s
Avautumisnopeus taajuusohjattavissa	1,5 m/s
Sulkeutumisnopeus	1 m/s
Sulkeutumisnopeus taajuusohjattavissa	0,5 m/s
Ovilehden paino	680 g/m²
Ovilehden paksuus	0,7 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 0 (vähintään 5 boforia)
Turvavalosäleikkö on integroitu oviaukkoon vakiona
Sisäaukkoihin ja normaaleille tuulikuormille

SPEEDROLLER STRONG -TIETOJA

PARAS RATKAISU USEIN KÄYTETYILLE REITEILLE

Tiukat vaatimukset
SpeedRoller Strong on nopeiden ovien perusmalli intensiiviseen käyttöön. Ovi on vakaa ja tukeva kaikilta osiltaan.

Joitakin erityisominaisuuksia ovat:

Katselualue vakiona
Osiot on yhdistetty alumiinista valmistetuilla vahvistusprofiileilla
Alapalkki alumiinia, kumipäätyprofiili

Vaihtoehdot

Saatavana 'FlexEdge' -alapalkilla
1,2 mm verho tasaisempaa ovilehteä varten
Rakenteen kaikki osat ruostumatonta terästä/V2A
Suojakupu muovia, terästä tai ruostumatonta terästä

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5005, 9004, 9003, 7038, 7024, 3020, 2009, 1003

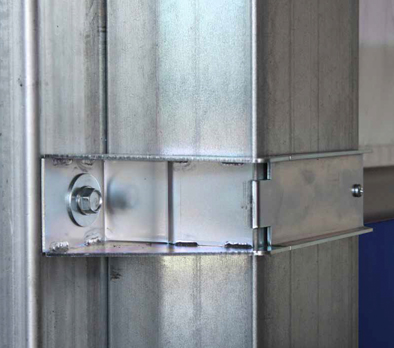

Vahvistuskulma parempaa tuulenkestävyyttä varten

Erityisesti kehitetty ovilehden vahviste

Käytettävissä olevat ohjaukset: T100R, T100R FU, T100R FU 3 kW

TEKNISET TIEDOT

	Vaikutus	Yksikkö	SpeedRoller STRONG
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R -ohjaus	Avautumisnop. m/s (n.)	1
		Sulkeutumisnop. m/s (n.)	1
	T100R-tm taajuuden säädöllä	Avautumisnop. m/s (n.)	1,5
		Sulkeutumisnop. m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		5 (29–38 km/h)
Tuulen kestävyys	EN 12424		Luokka 1 (< 3,5 x 5 m)
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		♦ / ●

Oven mitat	Leveys	maksimi, mm	5.000
	Korkeus	maksimi, mm	5.000
	enimmäispinta-ala	enintään, m²	25

Asennusmitat	Käytön puoli	vapaa leveys + mm	300
	Varaston puoli	vapaa leveys + mm	170
	Korkeus	vapaa korkeus + mm	350
	Leveys suojakuvulla	vapaa leveys + mm	410
	Korkeus suojakuvulla	vapaa korkeus + mm	460
	Syvyys	seinästä = mm	325
	Syvyys suojakuvulla	seinästä = mm	430
	T100R-ohjaus, muovikaappi [IP65]	L x K x S = 219 x 256 x 117 mm	●
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 1,5 kW [IP 65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 3 kW	L x K x S = 300 x 600 x 160 mm	♦

‘break-away’-järjestelmä	manuaalinen käyttöasetus
‘anti-crash’-järjestelmä	Itsekelautuva
Ovirakenne	Itsekantava

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	0,8 mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	0,7 / 1,2 mm

Ovilehden jännitys	Kiristysjärjestelmä

Ohjaimen materiaali/pinta	galvanoitu teräs		●
	Ruostumaton teräs V2A, hiottu (RVS 304)		♦
	Alumiini
	Maalattuna valitsemallasi RAL-värillä

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		3 x 400V, N, PE
	Virtasuojaus		16 A sulake
	Kytkentäjännite (1-vaihe) 230 V		♦
	Kytkentäjännite (3-vaihe) 400 V		●
	Ohjattavissa pääkytkimellä		♦
	Hätäpysäytys		♦
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite
		Turvavalosäleikkö	●
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto
		Kierrekaapeli

Hätäavaus	Kampi		●
	Hätäkäsiketju		♦
	Vastapaino / jousi
	B-jarru
	mekaaninen hätäavaus
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	♦

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

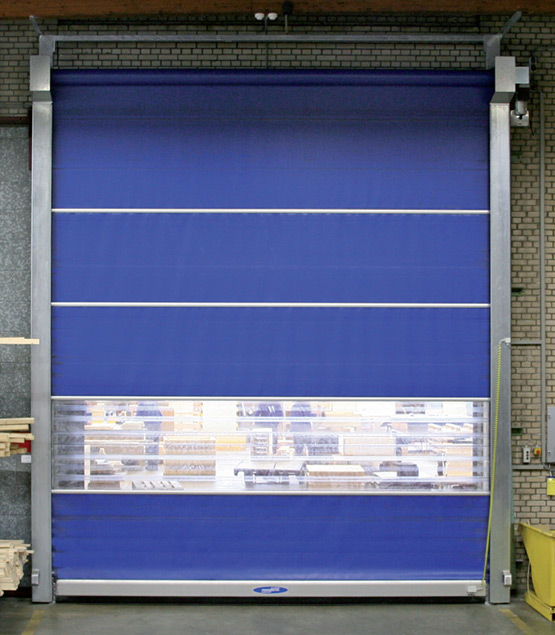

SPEEDROLLER STRONG-E

EDUT LYHYESTI

Kehitetty ulkokäyttöön suurilla tuulikuormilla
enimmäispinta-ala (L x K)	36 m²
maks. leveys (B)	6.000 mm
maks. korkeus (H)	6.000 mm
Avautumisnopeus	1 m/s
Avautumisnopeus taajuusohjattavissa	1,5 m/s
Sulkeutumisnopeus	1 m/s
Sulkeutumisnopeus taajuusohjattavissa	0,5 m/s
Ovilehden paino	3.000 g/m²
Ovilehden paksuus	3 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 0
Raskas tuote suurille tuulikuormille
Katselualue vakiona

NOVOSPEED HEAVY -TIETOJA

KEHITETTY ULKOKÄYTTÖÖN SUURILLA TUULIKUORMILLA

Todistettua luotettavuutta
Leveät sivuohjainkiskot yhdessä edistyneen kiinnitysjärjestelmän kanssa vaikuttavat merkittävästi Novo-Speed Heavyn erinomaiseen vakauteen. Vankka alumiininen alapalkki, painavat saranaprofiilit ja 3 mm paksu ovilehti täydentävät oven vaikuttavat ominaisuudet.

VANKKA JA ENERGIATEHOKAS

Ohjaukset:
T100R, T100R FU, T100R FU 3 kW

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5010, 7023, 2002, 1021

TEKNISET TIEDOT

	Vaikutus	Yksikkö	NovoSpeed HEAVY
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R -ohjaus	Avautumisnop. m/s (n.)	1
		Sulkeutumisnop. m/s (n.)	1
	T100R FU mit Frequenzregelung	Avautumisnop. m/s (n.)	1,5
		Sulkeutumisnop. m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		8 (62–74 km/h)
Tuulen kestävyys	EN 12424		Luokka 0
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		- / ●

Oven mitat	Leveys	maksimi, mm	6.000
	Korkeus	maksimi, mm	6.000
	enimmäispinta-ala	enintään, m²	36

Asennusmitat	Käytön puoli	vapaa leveys + mm	470
	Varaston puoli	vapaa leveys + mm	275
	Korkeus	vapaa korkeus + mm	710
	Leveys suojakuvulla	vapaa leveys + mm	775
	Korkeus suojakuvulla	vapaa korkeus + mm	750
	Syvyys	seinästä = mm	400
	Syvyys suojakuvulla	seinästä = mm	400
	T100R-ohjaus, muovikaappi [IP65]	L x K x S = 219 x 256 x 117 mm	●
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 1,5 kW [IP65]	L x K x S = 219 x 550 x 117 mm
	T100R-tm 3 kW	L x K x S = 300 x 600 x 160 mm	♦

‘break-away’-järjestelmä	manuaalinen käyttöasetus		♦ (≤ 4500 leveä)
‘anti-crash’-järjestelmä	Itsekelautuva
Ovirakenne	Itsekantava

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	3 mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	3 mm

Ovilehden jännitys	Kiristysjärjestelmä		●

Ohjaimen materiaali/pinta	galvanoitu teräs		●
	Ruostumaton teräs V2A, hiottu (RVS 304)
	Alumiini
	Maalattuna valitsemallasi RAL-värillä		♦

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		3 x 400V, N, PE
	Virtasuojaus		16 A sulake
	Kytkentäjännite (1-vaihe) 230 V
	Kytkentäjännite (3-vaihe) 400 V		●
	Ohjattavissa pääkytkimellä		♦
	Hätäpysäytys
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite	●
		Turvavalosäleikkö	♦
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto	♦
		Kierrekaapeli	●

Hätäavaus	Kampi		●
	Hätäkäsiketju		♦
	Vastapaino / jousi
	B-jarru
	mekaaninen hätäavaus
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	pyynnöstä

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

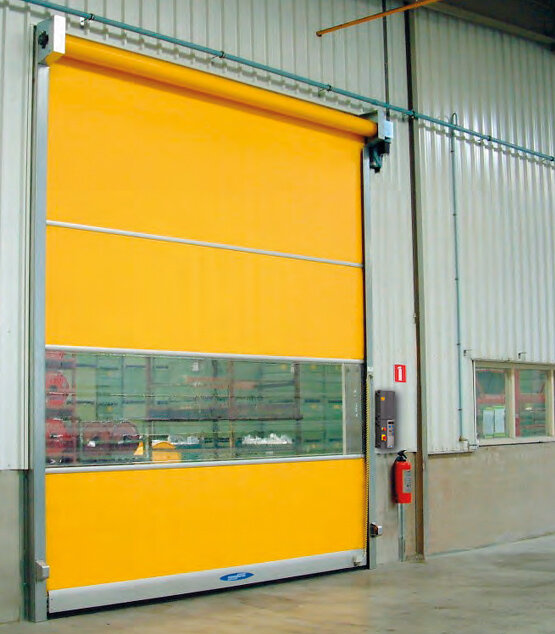

NOVOSPEED HEAVY INDOOR

KEHITETTY SUURILLE, USEIN KÄYTETYILLE KULKUREITEILLE

NovoSpeed Heavy Indoor on sähkökäyttöinen pikarullaovi, joka on kehitetty erityisesti sisäkäyttöön teollisuusrakennuksissa. Vankka rakenne varmistaa vuosien häiriöttömän toiminnan.

Työhevonen suurempiin aukkoihin
NovoSpeed Heavy Indoor on kehitetty erityisesti suurempiin aukkoihin sisätiloissa, aina 36 m² saakka. Siksi kaikki rakenteen osat ja ovilehti ovat erityisen vakaita. Huomattavat voimat voivat vaikuttaa ovilehteen ylipaineen ja alipaineen takia. 1,2 mm paksuisen ovilehden ja alumiinivahvisteprofiilien avulla ovi kestää maksimissaan 5 boforin tuulenpaineen.

EDUT LYHYESTI

Kehitetty suurille, usein käytetyille kulkuaukoille, joissa on vähäinen tuulikuorma
enimmäispinta-ala (L x K)	36 m²
maks. leveys (B)	6.000 mm
maks. korkeus (H)	6.000 mm
Avautumisnopeus	1 m/s
Avautumisnopeus taajuusohjattavissa	1,5 m/s (vaihtoehtoisesti)
Sulkeutumisnopeus	1 m/s
Sulkeutumisnopeus taajuusohjattavissa	0,5 m/s
Ovilehden paino	1.400 g/m²
Ovilehden paksuus	1,2/3 mm

TUOTTEEN OMINAISUUDET

Tuulenkestävyysluokka 0
Turvavalosäleikkö on integroitu oviaukkoon vakiona
Täysin läpinäkyvä ”Full Vision”-ovilehti saatavana valinnaisena

NOVOSPEED HEAVY INDOOR -TIETOJA

Joitakin erityisominaisuuksia ovat:

Erityisen vakaat ohjainkiskot taivutetusta teräslevystä sekä harjat ovilevyn ohjaamiseksi
Alempi palkki, jossa on itsetestaava sulkeutuvan reunan turvalaite ja valetut alumiiniset päätykappaleet, sisältyy vakiona
Alempi palkki, jossa on ainutlaatuinen "Break-away" -järjestelmä, jonka avulla ovilevy voidaan pujottaa vaurioita aiheuttamattoman törmäyksen jälkeen takaisin ilman erikoistyökaluja, on valinnaisesti saatavana.
Turvavalosäleikkö sivuohjaimessa

KUN TAVOITE ON KESTÄÄ ISKUJA

Ohjaukset:
T100R, T100R FU, T100R FU 3 kW

VÄRIT

SAATAVILLA SEURAAVISSA VAKIOVÄREISSÄ:

5005, 9004, 9003, 7038, 3020, 2009, 1023, Transparent

TEKNISET TIEDOT

	Vaikutus	Yksikkö	NovoSpeed HEAVY INDOOR
Käyttö	Sisäovi		●
	Ulko-ovi

Nopeus	T100 R-ohjaus	Avautumisnop. m/s (n.)	1
		Sulkeutumisnop. m/s (n.)	1
	T100R FU mit Frequenzregelung	Avautumisnop. m/s (n.)	1,5
		Sulkeutumisnop. m/s (n.)	0,5

Turvavarusteet	EN 13241		●
Tuulenkestävyys	Boforiarvo		5 (29–38 km/h)
Tuulen kestävyys	EN 12424		Luokka 0
Tuulensuojajärjestelmä	pallot/vahvistusprofiili		- / ●

Oven mitat	Leveys	maksimi, mm	6.000
	Korkeus	maksimi, mm	6.000
	enimmäispinta-ala	enintään, m²	36

Asennusmitat	Käytön puoli	vapaa leveys + mm	470
	Varaston puoli	vapaa leveys + mm	275
	Korkeus	vapaa korkeus + mm	710
	Leveys suojakuvulla	vapaa leveys + mm	775
	Korkeus suojakuvulla	vapaa korkeus + mm	750
	Syvyys	seinästä = mm	400
	Syvyys suojakuvulla	seinästä = mm	400
	T100R-ohjaus, muovikaappi [IP65]	L x K x S = 219 x 256 x 117 mm	●
	T100R-ohjaus, suuri, laajennuksella [IP65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 1,5 kW [IP 65]	L x K x S = 219 x 550 x 117 mm	♦
	T100R-tm 3 kW	L x K x S = 300 x 600 x 160 mm	♦

‘break-away’-järjestelmä	manuaalinen käyttöasetus		♦
‘anti-crash’-järjestelmä	Itsekelautuva
Ovirakenne	Itsekantava

Ovilehti	Läpinäkyvä valonauha tai näköikkuna	0,8 / 3 mm	0,8 / 3mm
	Värillinen PVC	0,7 / 1,2 / 3 mm	0,7 / 1,2 / 3 mm

Ovilehden jännitys	Kiristysjärjestelmä

Ohjaimen materiaali/pinta	galvanoitu teräs		●
	Ruostumaton teräs V2A, hiottu (RVS 304)
	Alumiini
	Maalattuna valitsemallasi RAL-värillä		♦

Käyttö ja ohjaus	Ohjaus magneettikytkimellä
	Elektroninen rajakytkin DES		●
	Kytkentäjännite		3 x 400V, N, PE
	Virtasuojaus		16 A sulake
	Kytkentäjännite (1-vaihe) 230 V		♦
	Kytkentäjännite (3-vaihe) 400 V		●
	Ohjattavissa pääkytkimellä		♦
	Hätäpysäytys		♦
	Avautumisen valosuojaus	Valomuuri + reunan turvalaite	●
		Turvavalosäleikkö	♦
		Tutkailmaisin	♦
	Sulkeutuvan reunan turvalaite	Langaton tiedonsiirto
		Kierrekaapeli	●

Hätäavaus	Kampi		●
	Hätäkäsiketju		♦
	Vastapaino / jousi
	B-jarru
	mekaaninen hätäavaus
	UPS tm-ohjauksella, 230 V	Vain taajuusohjauksella	♦

Potentiaalivapaa kontakti			2

● = vakio	♦ = valinnainen	* pakastimen ulkopuolella

ERIKOISTUOTTEET JA OHJAUKSET!

ERIKOISTUOTTEET, OHJAUKSET JA LISÄVARUSTEET

Erikoistuotteet

Ohjaus ja tarvikkeet

Galleria / Ideoita

Lisää
