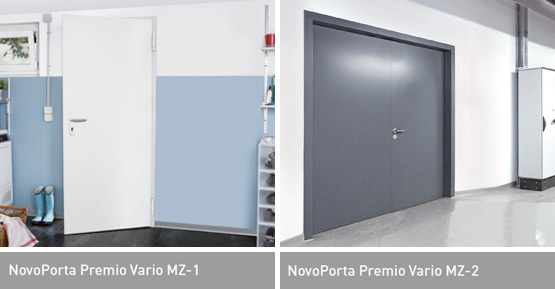

Mehrzwecktüren NovoPorta Premio Vario

Novoferm Mehrzwecktüren NovoPorta Premio Vario mit hochwertigem Dickfalz stehen Ihnen für den Innen- und Außeneinsatz zur Verfügung.

Ihre Vorteile im Überblick!

Ein- und zweiflügelige Mehrzwecktüren aus Stahl für den Innen- und Außeneinsatz
Geprüfte Leistungseigenschaften nach DIN EN 14351-1 mit CE-Kennzeichnung
Türblatt dreiseitig gefälzt mit Dickfalz, 64 mm dick, Blechdicke 1,0 mm (optional in 1,5 mm)
Hochwertige Mineralwolle als Isolierfüllung
Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016

Animation zu Multifunktions-Stahltüren

In dieser Animation werden die Highlights und Möglichkeiten von Novoferm Multifunktions-Stahltüren in visuell ansprechender und komprimierter Form vorgestellt.

Weitere Animationen finden Sie unter:

https://www.youtube.com/NovofermVideos

Details zur NovoPorta Premio Vario MZ-1 und MZ-2

Beschläge:
Dreidimensional (3-D) verstellbare Bänder bei allen Premio Vario Türen serienmäßig. Je Flügel zwei 3-D-Bänder. Bänder in Standard weiß grundiert, ähnlich RAL 9016; optional auch in Edelstahl lieferbar. PZ-Wechselschloss mit schwarzer Rundgriff Drückergarnitur festdrehbar gelagert. Profilzylinder (bauseits Länge 86 mm, 35,5 / 50,5 mm). Türflügel standardmäßig mit innenliegender Verstärkung für Türschließer auf Bandseite.

Zusätzlich bei 2-flg. Türen:
Flächenbündiger Mittelanschlag am Standflügel mit Mittelfalzdichtung. Standflügel mit Stulpkantriegel mit Verriegelung nach oben und unten.

Zargen:
Standard: Eckzarge mit dreiseitigem Dichtungsprofil, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegenzarge sowie Blockzargen für stumpfen Wandanschluss.

Schwellen:
Standard A fußbodeneben, wahlweise B1, B2, B3 mit vierseitig umlaufendem Rahmen oder C mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung bzw. Höckerschwelle RS2.

Oberflächen:
Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Optional Türblätter auch in Super-Color-Vorzugsfarbtönen, RAL nach Wahl (pulverbeschichtet) sowie Holzdekoren (Folienbeschichtung). (Holzdekore nur für Inneneinsatz)

NovoPorta Premio Vario MZ-1

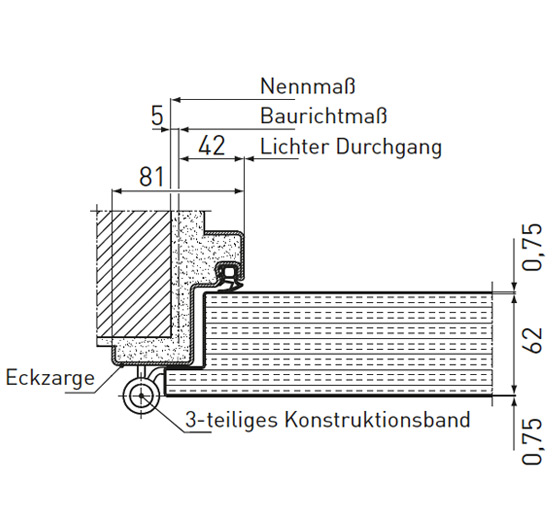

Horizontalschnitt

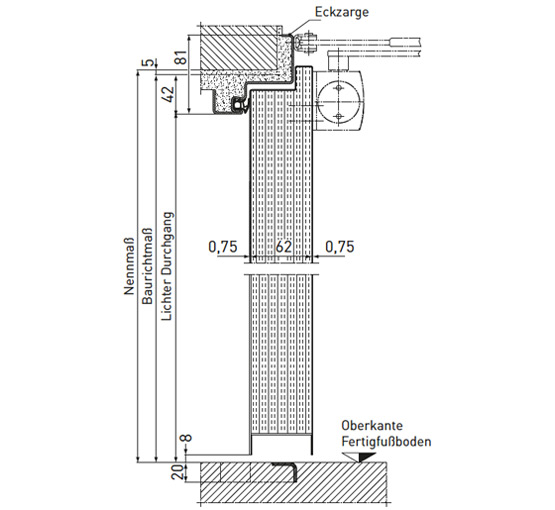

Vertikalschnitt

NovoPorta Premio Vario MZ-2

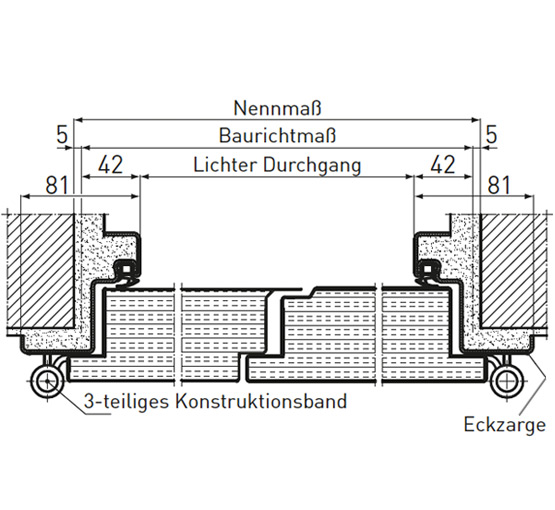

Horizontalschnitt

Vertikalschnitt

Auf Wunsch auch mit:

Einfach- und ISO-Verglasungen (auch in Sonderausführungen und Sonderformen)
Schalldämmend – geprüft nach DIN EN ISO 140-3,
bewertet nach DIN EN ISO 717-1
(Laborwert 37 dB Rw,p für Vollblatt und Schwelle RS1) – nur für 1-flg. Elemente

Ausstattungen

Ebenso zahlreich wie Ihre Wünsche sind auch die vielen Gestaltungsvarianten und Ausführungen, für die Sie sich je nach Einsatzzweck entscheiden können.

... in Standard-Ausführung

Standard

Türblatt: 64 mm dick, dreiseitig gefälzt mit Dickfalz, Blechdicke 0,75 mm im Standard
Zarge: 2,0 mm dick, mit dreiseitiger Dichtung, verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016, verkehrsweiß
Schloss und Beschlag: PZ-Wechselschloss, mit schwarzer Rundgriff-Drückergarnitur
Bänder: 3-D-Bänder, grundiert ähnlich RAL 9016
Türblatt-Oberfläche: verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016, verkehrsweiß

Verkehrsweiß
ähnlich RAL 9016

... in Dekor-Ausführung

Dekor

Ausführung wie Standard

Jedoch zusätzlich:

Bänder: 3-D-Bänder, verzinkt
Türblatt-Oberfläche: verzinkt und kunststofffolienbeschichtet in einem optisch natürlichen Holzdekor (Hinweis: nur für die Innenanwendung lieferbar)
Lieferbar für Größenbereiche:
- einflügelig bis BR 1.000 x 2.125 mm
- zweiflügelig bis BR 2.000 x 2.125 mm

Nussbaum

Birne

Kirsche

Ahorn

Eiche hell

Esche weiß

... in Color-Ausführung

Color

Ausführung wie Standard
Mögliche Farben: Super-Color-Vorzugsfarbtöne

Jedoch zusätzlich:

Bänder: 3-D-Bänder, verzinkt und farbbeschichtet wie Türblatt
Türblatt-Oberfläche: verzinkt und grundiert mit einer umweltfreundlichen, strukturierten Pulverbeschichtung

Super-Color Stahlblau
ähnlich RAL 5011

Super-Color Tannengrün
ähnlich RAL 6009

Super-Color Lichtgrau
ähnlich RAL 7035

Super-Color Fenstergrau
ähnlich RAL 7040

Super-Color Anthrazitgrau
ähnlich RAL 7016

Super-Color Nussbraun
ähnlich RAL 8011

Super-Color Sepiabraun
ähnlich RAL 8014

Super-Color Platinweiß
ähnlich RAL 9002

Super-Color Kaminrot
ähnlich RAL 3002

Super-Color Olivgrün
ähnlich RAL 6003

Super-Color Gelbgrau
ähnlich RAL 7034

... mit Sondergrundierung

Sondergrundierung

Ausführung wie Standard
Mögliche Farben: RAL-Farben, DB-Farben, Metallic-Farben (außer Leucht- und Perleffektfarben) auf Anfrage

Jedoch zusätzlich:

Bänder: 3-D-Bänder, verzinkt und farbbeschichtet wie Türblatt
Türblatt-Oberfläche: verzinkt und grundiert mit einer umweltfreundlichen Pulverbeschichtung

DB 701

DB 703

RAL-Farbfächer

Verglasung und lieferbare Glashalteleisten

Verglasung

Normverglasung

NovoPorta Premio Vario T30-1 und T30-2

NovoPorta Premio Vario MZ-1 und MZ-2

Sonderverglasung

NovoPorta Premio Vario T30-1 und T30-2

NovoPorta Premio Vario MZ-1 und MZ-2

Lieferbare Glashalteleisten

NovoPorta Premio Vario T30-1 und T30-2

Lieferbare Glasarten: Verglasung F30 klar für Inneneinsatz

Glas nur für Inneneinsatz (Glas vor UV-Strahlung und direkter Bestrahlung mit Halogenlicht schützen). Glas nur für Temperaturbereich von –20 bis +45 °C einsetzbar.

Verglasungsprofile aus Stahl
Für rechteckige Norm- und Sonderverglasung

Verglasungsprofile mit zusätzlichen Edelstahl-Abdeckprofilen
Für rechteckige Norm- und Sonderverglasung

NovoPorta Premio Vario MZ-1 und MZ-2
ISO-Verglasung
Lieferbare Glasarten:

ISO-Glas 24 mm Float Klarglas
ISO-Glas 24 mm VSG/VSG
ISO-Glas 24 mm VSG/VSG mit Mattfolie
ISO-Glas 24 mm Float-Ornamentglas Weiß / Mastercarree
ISO-Glas 24 mm Float-Ornamentglas Weiß / Masterligne
ISO-Glas 24 mm ESG/ESG
Verglasungseinrichtung für bauseitiges Glas 24 mm

Bei Verglasungen ist die gesicherte Glasleiste standardmäßig auf der Bandseite (auftragsbezogen auch auf Bandgegenseite möglich).

Weitere Sondergläser auf Anfrage, Glasdicke 24 mm.

Verglasungsprofile aus Stahl
Für rechteckige Norm- und Sonderverglasung

Verglasungsprofile mit zusätzlichen Edelstahl-Abdeckprofilen
Für rechteckige Norm- und Sonderverglasung

Montage

Bei Wahl der NovoPorta Premio stehen Ihnen verschiedene, durchweg schnelle, einfache und saubere Montageverfahren und Möglichkeiten zur Zargenhinterfüllung zur Auswahl.

Die ideale Trockenbaulösung

NovoPorta Premio Vario T30-1 und T30-2 mit einfach hinterfüllbarem Zargenprofil 2140B.

Leichtbauständerwände der Kategorie F60-A und F90-A sowie F60-B und F90-B sind als funktional, schnell, sauber und flexibel zu montierende Brandschutzlösung im Innenausbau bewährt.

Mit dem Türsystem NovoPorta Premio Vario T30, speziell für Montagewände, sind passende Türen und Zargen genauso schnell, einfach und sauber montiert. Es besteht aus der attraktiven, hochwertig ausgestatteten NovoPorta Premio Vario T30 Stahltür und dem zweiteiligen Zargenprofil 2140B.

Ein wesentlicher Vorteil sind die zugelassenen Zargenhinterfüllungen mit Novoferm Brandschutzschaum und loser Mineralwolle*, mit denen zeitsparend nur der Falzbereich der Eckzarge hinterfüllt wird, während die Gegenzarge frei bleiben kann.

Die nötige Mineralwolle ist meist bereits am Einbauort vorhanden. Das komplette System ist geprüft nach EN 1634 und bauaufsichtlich zugelassen nach DIN 4102.

Ein 3-D-Band ist serienmäßig enthalten und garantiert schnelle Einstell- und Nachstellarbeiten. Viele Standardgrößen und Maulweiten sind in T30 und T30/Rauchdicht ab Lager verfügbar. Eine breite Auswahl an Farben und hochwertigen Dekoren sorgt für mehr Individualität.

*Schmelzpunkt > 1.000 °C, Baustoffklasse A1, DIN 4102-1 bzw. 4102-4, Mindestdichte 40 kg/m³.

Flexibilität bei der Zargenhinterfüllung im Trockenbau – kostengünstig, sauber und schnell!

Hinterfüllung mit Brandschutzschaum
Nur mit Novoferm 1K-Brandschutz-Pistolenschaum. (Es dürfen keine anderen freiverkäuflichen Schäume verwendet werden!)

Hinterfüllung mit Mineralwolle
Mineralfaser-Dämmstoff,
Rohdichte ≥ 40 kg/m³,
Schmelzpunkt > 1.000 °C,
Baustoffklasse A1 bzw. Euroklasse A1

Hinterfüllung mit Gipskartonstreifen
Von vorliegenden Gipskartonplatten einfach passende Streifen abschneiden und diese vor der Wandmontage in die Zarge einlegen.

Übersicht zugelassener Hinterfüllungen

		Mauerwerk / Beton				Porenbeton
		Hinterfüllung				Hinterfüllung
Zargenvarianten	Montageart	Mörtel	MFP *	MF ****	Schaum ***	Mörtel	MFP *	Schaum ***
Eckzarge	Schraubmontage	•	–	–	–	–	–	–
	Dübelmontage	•	–	–	–	–	–	–
	Anschweißmontage	•	–	–	–	–	–	–

Umfassungs- zarge zweiteilig, Typ 2140 B	Schraubmontage	•	•	•	•	–	–	–
	Dübelmontage	•	•	•	•	–	–	–
	Anschweißmontage	•	•	•	•	•	–	–
	Falz-Schraubmontage	–	–	–	–	–	–	–

Eckzarge	Schraubmontage	•	–	–	–	–	–	–
	Dübelmontage	•	–	–	–	–	–	–
	Anschweißmontage	•	–	–	–	–	–	–

Eck-/ Gegenzarge	Schraubmontage	•	–	–	–	–	–	–
	Dübelmontage	•	–	–	–	–	–	–
	Anschweißmontage	•	–	–	–		–	–

Blockzarge Typ 1	Schraubmontage	•	•	–	–	•	•	–

Blockzarge Typ 2	Schraubmontage	•	•	–	–	•	•	–

		F60-A/F90-A Stahl-Ständerwand					F60-B/F90-B Holz- Ständerwand
		Hinterfüllung					Hinterfüllung
Zargenvarianten	Montageart	Mörtel	MFP*	GKF **	Schaum ***	MF ****	Mörtel	GKF **	Schaum ***	MF ****
Eckzarge	Schraubmontage	–	–	–	–	–	–	–	–	–
	Dübelmontage	–	–	–	–	–	–	–	–	–
	Anschweißmontage	–	–	–	–	–	–	–	–	–

Umfassungs- zarge zweiteilig, Typ 2140 B	Schraubmontage	•	–	•	•	•	–	–	–	–
	Dübelmontage	–	–	–	–	–	–	–	–	–
	Anschweißmontage	–	–	–	–	–	–	–	–	–
	Falz-Schraubmontage	–	–	–	–	–	•	•	•	•

Eckzarge	Schraubmontage	–	–	–	–	–	–	–	–	–
	Dübelmontage	–	–	–	–	–	–	–	–	–
	Anschweißmontage	–	–	–	–	–	–	–	–	–

Eck-/ Gegenzarge	Schraubmontage	–	–	–	–	–	–	–	–	–
	Dübelmontage	–	–	–	–	–	–	–	–	–
	Anschweißmontage	–	–	–	–	–	–	–	–	–

Blockzarge Typ 1	Schraubmontage	•	•	–	–	–	–	–	–	–

Blockzarge Typ 2	Schraubmontage	•	•	–	–	–	–	–	–	–

• möglich – nicht möglich

* Mineralwolle-Formteile ** Gipskartonstreifen *** Novoferm Brandschutzschaum

**** Mineralfaser-Dämmstoff (Rohdichte min. 40 kg/m³, Schmelzpunkt > 1.000 °C, Baustoffklasse A1, DIN 4102-1 bzw. 4102-4

Technik

Technische Daten NovoPorta Premio Vario MZ


Widerstandsklasse / Typ Bezeichnung		Premio Vario MZ-1 Türelement	Premio Vario MZ-2 Türelement
Zugelassene Abmessungen
Baurichtmaß (BRM)	Breite min. – max.	625 – 1.125	1.375 – 2.250
	Höhe min. – max.	1.750 – 2.125	1.750 – 2.125

Türblatt
Türblattdicke ca.		64	64
Blechdicke ca.		0,75	0,75
Gehflügel	Breite min. – max.	–	665 – 1.103
Standflügel	Breite min. – max.	–	665 – 1.103
Öffnungsart	nach DIN	links oder rechts	Gehflügel links oder rechts

Ausführungen
Wärmedämmend isoliert, Vollblatt, alle Schwellenausführungen (Ud-Wert Türelement W/(m²K)		1,4	1,4
Auch mit Verglasung		•	•
Auch schalldämmend (mit absenkbarer Bodendichtung, ohne Glas)		ca. 39 dB Rw,P	ca. 38 dB Rw,P
Auch einbruchhemmend		RC 1N	–
CE-Kennzeichnung nach DIN EN 14351-1		•	•

Lieferbare Verglasungen (Trockenverglasung mit Gummiprofil)
Rechteckige Normverglasung Lieferbare Normglasgrößen: 200 x 600, 500 x 400, 460 x 910 mm Glashalteleisten im Standard verzinkt und pulverbeschichtet grundiert (RAL 9016), optional auch in Super-Color-Vorzugsfarbtönen und RAL nach Wahl (pulverbeschichtet) oder mit zusätzlichen Abdeckprofilen in Edelstahl lieferbar.		•	•
Rautenförmige Normverglasung Lieferbare Normglasgrößen: 300 x 300, 400 x 400, 500 x 500 mm Glashalteleisten im Standard verzinkt und pulverbeschichtet grundiert (RAL 9016). Optional auch in Super-Color-Vorzugsfarbtönen und RAL nach Wahl (pulverbeschichtet) oder mit zusätzlichen Abdeckprofilen in Edelstahl lieferbar.		•	•
Runde Normverglasung		–	–
Sonderverglasung Von 150 x 150 bis 460 x 1.100 Friesbreiten min. 150 mm dreiseitig, 180 mm auf der Schlossseite Glashalteleisten im Standard verzinkt und pulverbeschichtet grundiert (RAL 9016), optional auch in Super-Color-Vorzugsfarbtönen und RAL nach Wahl (pulverbeschichtet) oder mit zusätzlichen Abdeckprofilen in Edelstahl lieferbar.		•	•

Glasarten
Mit ISO-Glas 24 mm Float Klarglas		•	•
Mit ISO-Glas 24 mm VSG/VSG		•	•
Mit ISO-Glas 24 mm VSG/VSG mit Mattfolie		•	•
Mit ISO-Glas 24 mm Float-Ornamentglas Weiß / Mastercarree		•	•
Mit ISO-Glas 24 mm Float-Ornamentglas Weiß / Masterligne		•	•
Mit ISO-Glas 24 mm ESG/ESG		•	•
Weitere Sondergläser auf Anfrage, Glasdicke 24 mm		•	•
Verglasungseinrichtung für bauseitiges Glas 24 mm		•	•

Bei Verglasung ist die gesicherte Glasleiste standardmäßig auf der Bandseite (auftragsbezogen auch auf der Bandgegenseite) möglich. Alle aufgeführten Verglasungsmaße beziehen sich auf die lichte Durchsicht je Türflügel! Skizzen gelten nur für Türgröße 1.000 x 2.000 mm!

• möglich – nicht möglich

Skizzen gelten nur für Türgröße 1000 x 2000 mm

Alle Maße in mm. BR = Baurichtmaß RAM = Rahmenaußenmaß LD = Lichtes Durchgangsmaß

Zargen

Übersicht Zargen

Eckzarge

Blockzarge Typ 1 Wandecke

Umfassungszarge zweiteilig, Typ 2140B

Eckzarge mit Ergänzungszarge

Blockzarge Typ 2 mit Besatzprofil

Eckzarge mit Gegenzarge

Umfassungszarge

Schwellen

Übersicht Schwellen

A
Schwelle fußbodeneben

B3
Schwelle mit 4-seitig umlaufendem Rahmen

RS2
Dichtungsschwelle II Höckerschwelle

B1
Schwelle mit 4-seitig umlaufendem Rahmen (Türblatt und Zarge 4-seitig umlaufend)

C2
Schwelle mit unterem Anschlag und Dichtung

Regenleiste
Erforderlich bei Außeneinsatz und Schlagregen (nur bei MZ möglich)

B2
Schwelle mit 4-seitig umlaufendem Rahmen (Zarge 4-seitig umlaufend)

RS1
absenkbare Bodendichtung

Bestell- bzw. Baurichtmaße

Übersicht gängiger Bestell- bzw. Baurichtmaße*

	Bestellmaße Baurichtmaße	Nennmaße	Lichte Durchgangshöhe	Zargenaußenmaße
	Bestellmaße Baurichtmaße	Nennmaße	Lichte Durchgangshöhe	mit Boden- einstand 20 mm	ohne Bodeneinstand
	Breite x Höhe mm	Breite x Höhe mm	Breite x Höhe mm	Breite x Höhe mm	Breite x Höhe mm
Premio Vario T30-1 Premio Vario MZ-1	750 x 2.000	760 x 2.005	666 x 1.957	828 x 2.058	828 x 2.038
	750 x 2.125	760 x 2.130	666 x 2.082	828 x 2.183	828 x 2.163
	875 x 1.875	885 x 1.880	791 x 1.832	953 x 1.933	953 x 1.913
	875 x 2.000	885 x 2.005	791 x 1.957	953 x 2.058	953 x 2.038
	875 x 2.125	885 x 2.130	791 x 2.082	953 x 2.183	953 x 2.163
	1.000 x 1.875	1.010 x 1.880	916 x 1.832	1.078 x 1.933	1.078 x 1.913
	1.000 x 2.000	1.010 x 2.005	916 x 1.957	1.078 x 2.058	1.078 x 2.038
	1.000 x 2.125	1.010 x 2.130	916 x 2.082	1.078 x 2.183	1.078 x 2.163
	1.125 x 2.000	1.135 x 2.005	1.041 x 1.957	1.203 x 2.058	1.203 x 2.038
	1.125 x 2.125	1.135 x 2.130	1.041 x 2.082	1.203 x 2.183	1.203 x 2.163
	Lieferbarer Größenbereich: BR 625 x 1.750 mm bis 1.125 x 2.125 mm

Premio Vario T30-2 Premio Vario MZ-2	1.500 x 2.000	1.510 x 2.005	1.416 x 1.957	1.578 x 2.058	1.578 x 2.038
	1.500 x 2.125	1.510 x 2.130	1.416 x 2.082	1.578 x 2.183	1.578 x 2.163
	1.750 x 2.000	1.760 x 2.005	1.666 x 1.957	1.828 x 2.058	1.828 x 2.038
	1.750 x 2.125	1.760 x 2.130	1.666 x 2.082	1.828 x 2.183	1.828 x 2.163
	2.000 x 2.000	2.010 x 2.005	1.916 x 1.957	2.078 x 2.058	2.078 x 2.038
	2.000 x 2.125	2.010 x 2.130	1.916 x 2.082	2.078 x 2.183	2.078 x 2.163
	2.125 x 2.125	2.135 x 2.130	2.041 x 2.082	2.203 x 2.183	2.203 x 2.163
	2.250 x 2.125	2.260 x 2.130	2.166 x 2.082	2.328 x 2.183	2.328 x 2.163
	Lieferbarer Größenbereich: BR 1.375 x 1.750 mm bis 2.250 x 2.125 mm

* Hinweis: Nicht alle hier angegebenen Größen sind am Lager vorrätig. Die bevorrateten Lagergrößen entnehmen Sie bitte jeweils der gültigen Hauptpreisliste.

Norm-Flügelteilung für 2.flg. NovoPorta Premio Vario

Norm-Flügelteilung für zweiflügelige NovoPorta Premio Vario T30 und MZ

Baurichtmaß Breite	1500	1750	2000	2125	2250
Teilung	asym. 1/3 : 2/3	asym. 1/3 : 2/3	sym. 1/2 : 1/2	sym. 1/2 : 1/2	sym. 1/2 : 1/2
Gangflügel Breite	931	978	978	1040	1103
Standflügel Breite	525	728	978	1040	1103
Lichter Durchgang Gehflügel	892	939	939	1001	1064

Alle Maße in mm
