Novoferm Profilrahmensysteme aus Stahl

Bieten innen und außen Sicherheit und Komfort

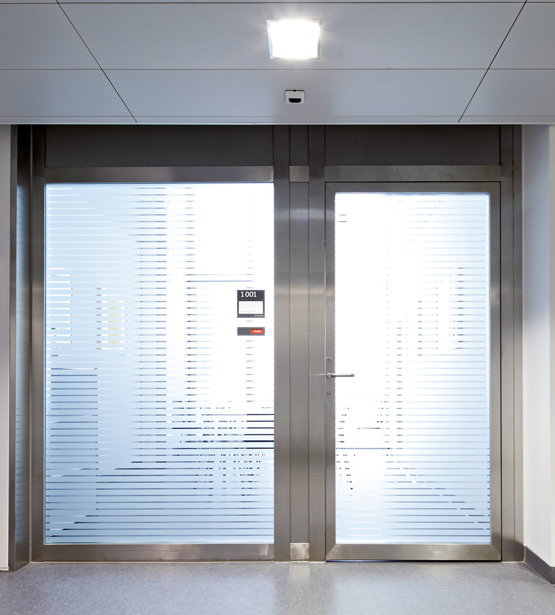

Novoferm Profilrahmensysteme aus Stahl sind ideale Bauteile für sichere und gleichzeitig ästhetisch anspruchsvolle Anwendungen im Bereich der Rauch- und Brandschutzabschlüsse. Dabei erlauben die statischen Eigenschaften des Ausgangsmaterials unerreicht filigrane Strukturen mit elegantschmalen Ansichtsbreiten.
Neben „Presto RS” für den Rauchschutz und „Fuego light” für Brandschutzanwendungen - beide ausgelegt für den Innenbereich - bieten wir mit „Unico“ auch eine Profilkonstruktion zum Bau von Außentüranlagen.

Das Besondere daran:
Mit seiner innovativen thermischen Trennung, die komplett auf Kunststoff verzichtet, ist dieses System voll recyclingfähig.

Ihre Vorteile im Überblick!

Rauchdichtigkeit nach DIN 18095
Feuerwiderstandsklassen T30 (EI2 30) / F30 oder T90 (EI2 90) / F90 nach DIN 4102
Einbruchhemmung nach DIN EN V1627 bis RC3 (WK3), in besonderen Ausführungen
Ein- oder zweiflügelige Rauch- / Brandschutztüren kombinierbar mit Festelementen in beliebiger Sprossenaufteilung bis 4,0 m (F90) bzw. 5,0 m (F30) Höhe
Obentürschließer, E-Öffner oder auch Anti-Panik-Funktionen nach DIN EN 179 oder DIN EN 1125 sind integrierbar
Sicherheitsbedürfnisse werden professionell befriedigt
Hohe technische Funktionalität
Hohe Widerstandsfähigkeit bei extremer Dauerbeanspruchung in stark frequentierten Bereichen wie Bahnhöfen oder Flughäfen

Details zu Profilrahmensystemen aus Stahl

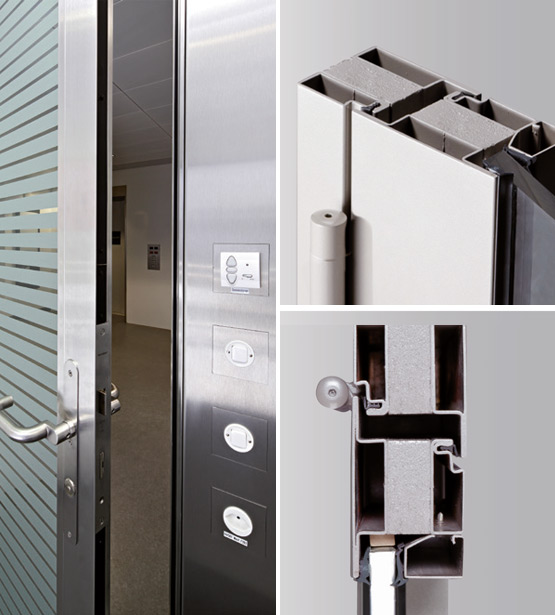

Systembeschreibung „Presto” und „Fuego light”*
Türelement aus galvanisch verzinkten Präzisions-Stahlrohren. Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft. Ansichtsbreite Rahmen und Flügel 130 mm, Sockelhöhe 50, 70-420 mm, Bautiefe 50 mm. Das Flügelmaß des Standflügels darf bei zweiflügeligen Türen 500 mm nicht unterschreiten. Elemente vorgerichtet für Durchsteck- oder Anschweißmontage.

Beschläge
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Standflügel standardmäßig über die obere Verriegelung des Gehflügels gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich. Gleitschienenobentürschließer nach DIN EN 1154, z. B. GEZE TS 5000 / Dorma TS 93, integrierte Türschließsysteme (GEZE Boxer / Dorma ITS 96), Drehflügeltürantrieb nach DIN 18263 / DIN 18650.

Bänder
Zwei 2-teilige Stahlanschweißbänder je Flügel, dreidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügeltürantrieb empfehlen wir drei Bänder. Weitere Bandvarianten wie Anschraubbänder, Rollenbänder, integrierte Bänder möglich.

Oberfläche
Pulverbeschichtet grundiert RAL 9002 (Grauweiß) oder wahlweise endlackiert (RAL Classic nach Wahl).

Verglasung
Sicherheitsglas VSG bzw. ESG. Verglasungsvarianten und Paneelfüllungen, Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, Trockenverglasung mit EPDM Dichtungen.

Festverglasung
Flächenbündige Anschlüsse an die Tür, alternativ alleinstehend möglich, wahlweise Schrägen oder T-Anschlüsse. Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Festverglasung durchlaufen.

Technik zu Profilrahmensystemen aus Stahl

... für Rauchschutzausführung

RS-1-Tür, RS-2-Tür, Festverglasung „Forster Presto"

Widerstandsklasse		Rauchschutz			G30
Typenbezeichnung		Presto RS-1	Presto RS-2	Presto Verglasungswand	Presto G30
Elementaufteilung
Schrägen		–	–	•	–
Rundbögen		–	–	•	–
Aussparungen		–	–	•	–
Winkel		–	–	•	–
Verbreiterung		•	•	•	–

Maße
Rohbaumaß	Breite min. – max.	610 - 1570	1610 - 2970	unbegrenzt ¹)	unbegrenzt ¹)
	Höhe min. – max.	1745 - 3085	1745 - 3085	unbegrenzt ¹)	3515
	Höhe (mit Oberlicht)	unbegrenzt ¹)	unbegrenzt ¹)	–	–
Rahmenaußenmaß	Breite min. – max.	580 - 1540	1580 - 2940	unbegrenzt ¹)	unbegrenzt ¹)
	Höhe min. – max.	1730 - 3070	1730 - 3070	unbegrenzt ¹)	3500
	Höhe (mit Oberlicht)	unbegrenzt ¹)	unbegrenzt ¹)	–	–
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	440 - 1400	1440 - 2800	–	–
	Höhe min. – max.	1660 - 3000	1660 - 3000	–	–

Türblatt
Bautiefe		50	50	50	50
Ansicht		130	130 / 150	70 / 90	70 / 90
Sockelhöhe		70, 90, 140 - 440	70, 90, 140 - 440	70, 90, 140 - 440	70 / 90
Kämpferprofil		90	90	90	90
Klebesprosse		30, 50 (bis 400)	30, 50 (bis 400)	30, 50 (bis 400)	–

Wände
Mauerwerk		≥ 115	≥ 115	≥ 115	≥ 115
Beton		≥ 100	≥ 100	≥ 100	≥ 100
Porenbeton Block oder Plansteine		≥ 150	≥ 150	≥ 150	–
Porenbetonplatten		≥ 150	≥ 150	≥ 150	–
Ständerwände Riegel und Ständer aus Stahl		≥ 100	≥ 100	≥ 100	≥ 100
Ständerwände Riegel und Ständer aus Holz		≥ 100	≥ 100	≥ 100	≥ 100
bekleidetes Stahl-Bauteil		•	•	•	•
bekleidetes Holz-Bauteil		•	•	•	–
Kombination Tür / Verglasung		•	•	•	–
Z-Zarge		•	•	–	–

Füllungen
Glasdicke ≥ 5mm max. Breite x Höhe		Türgröße	Türgröße	unbegrenzt ¹)	–
G30-Glas nach Wahl max. Breite x Höhe		•	•	•	1000 x 2000 2000 x 1000
Pyran S (G30) max. Breite x Höhe		•	•	•	1000 x 2000 2000 x 1000
Paneel		•	•	•	–
Glas / Paneel		•	•	•	–
Glaseinsatz	Nassverglasung	•	•	•	•
Glaseinsatz	Trockenverglasung	•	•	•	–

Ausführungsvarianten
mit Oberlicht und Seitenteil		unbegrenzt ¹)	unbegrenzt ¹)	–	–
mit Oberlicht		unbegrenzt ¹)	unbegrenzt ¹)	–	–
mit Seitenteil		unbegrenzt ¹)	unbegrenzt ¹)	–	–
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3		•	•	•	–
Schalldämmausführung maximal Rw,P (Rw,R)		–	–	–	–
Einbruchhemmung		–	–	–	–
Wärmedurchgang Uf		–	–	–	–

Prüfzeugnis-/ Zulassungsnummern		P12000403-01	P12000403-02	–	Z-19.14-508
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
¹) nach statischer Anforderung

Alle Maße in mm, RAM = Rahmenaußenmaß

... für Brandschutzausführung T30 (EI2 30)

T30-1 (EI2 30)-Tür, T30-2 (EI2 30)-Tür, Festverglasung F30 „Forster Fuego light T30 (EI2 30) / F30"

Widerstandsklasse		T30 (EI2 30) / F30
Typenbezeichnung		Fuego light T30-1	Fuego light T30-2	Fuego light F30
Elementaufteilung
Schrägen		–	–	•
Rundbögen		–	–	•
Aussparungen		–	–	–
Winkel		–	–	•
Verbreiterung		•	•	•

Maße
Rohbaumaß	Breite min. – max.	660 - 2060	1360 - 3490	unbegrenzt ¹)
	Höhe min. – max.	1705 - 3330	1705 - 3330	4515
	Höhe (mit Oberlicht)	1805 - 4530	1805 - 4500	–
Rahmenaußenmaß	Breite min. – max.	660 - 2000	1360 - 3430	unbegrenzt ¹)
	Höhe min. – max.	1705 - 3300	1705 - 3300	4500
	Höhe (mit Oberlicht)	1805 - 4500	1805 - 4500	–
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	560 - 1400	1260 - 2830	–
	Höhe min. – max.	1655 - 3000	1655 - 3000	–

Türblatt
Bautiefe		65	65	65
Ansicht		130	130 / 150	70 / 90
Sockelhöhe		90, 140 - 340	90, 140 - 340	90, 140 - 340
Kämpferprofil		90	90	90
Klebesprosse		30, 50 (bis 200)	30, 50 (bis 200)	30, 50 (bis 200)

Wände
Mauerwerk		≥ 115 ²)	≥ 115 ²)	≥ 115
Beton		≥ 100 ³)	≥ 100 ³)	≥ 100
Porenbeton Block oder Plansteine		≥ 150 4)	≥ 150 4)	≥ 150
Porenbetonplatten		≥ 150 4)	≥ 150 4)	≥ 150
Ständerwände Riegel und Ständer aus Stahl		≥ 100 5)	≥ 100 5)	≥ 100
Ständerwände Riegel und Ständer aus Holz		–	–	–
bekleidetes Stahl-Bauteil		•	•	•
bekleidetes Holz-Bauteil		–	–	–
Kombination Tür / Verglasung		•	•	•
Z-Zarge		•	•	–

Füllungen
Pyrostop 30-1x max. Breite x Höhe		1400 x 2400 2400 x 1400	1401 x 2400 2400 x 1400	1402 x 2400 2400 x 1400
Pyrostop 30-2x; 30-101 max. Breite x Höhe		1400 x 2864	1401 x 2864	1402 x 2864
Paneel, max. Breite x Höhe		1400 x 2400	1401 x 2400	1402 x 2400
Glas / Paneel		•	•	•
Glaseinsatz	Nassverglasung	•	•	•
Glaseinsatz	Trockenverglasung	•	•	•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	–
mit Oberlicht		•	•	–
mit Seitenteil		•	•	–
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102)		•	•	–
Schalldämmausführung maximal Rw,P (Rw,R)		–	–	–
Einbruchhemmung		–	–	–
Wärmedurchgang Uf		–	–	–

Prüfzeugnis-/ Zulassungsnummern		Z-6.20-1873	Z-6.20-1873	Z-19.14-1382
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
¹) nach statischer Anforderung
²) bis RAM 4500 x 3500 mit Oberlicht und Seitenteil, bei Mauerwerk ≥ 240 Höhe = 4500 nur mit Oberlicht
³) bis RAM 4500 x 3500 mit Oberlicht und Seitenteil, bei Beton ≥ 140 Höhe = 4500 nur mit Oberlicht
4) bis RAM 2970 x 3070 mit / ohne Oberlicht und Seitenteil, bei Porenbeton ≥ 175 RAM = 2970 x 3500, ≥ 200 RAM = 4500 x 3500 u. Höhe = 4500 nur mit Oberlicht
5) bis Höhe 3500 mit UA-Profil, bis Höhe 4500 mit 50 x 50 x 3 Stahlhohlprofil

Alle Maße in mm, RAM = Rahmenaußenmaß

... für Brandschutzausführung T90 (EI2 90)

T90-1 (EI2 90)-Tür, T90-2 (EI2 90)-Tür, Festverglasung F90 „Forster Fuego light T90 (EI2 90) / F90"

Widerstandsklasse		T90 (EI2 90) / F90
Typenbezeichnung		Fuego light T90-1	Fuego light T90-2	Fuego light F90
Elementaufteilung
Schrägen		–	–	•
Rundbögen		–	–	•
Aussparungen		–	–	•
Winkel		–	–	•
Verbreiterung		•	•	•

Maße
Rohbaumaß	Breite min. – max.	740 - 1580	1440 - 2530	unbegrenzt ¹)
	Höhe min. – max.	1745 - 2590	1745 - 2590	4020
	Höhe (mit Oberlicht)	1845 - 4020	1845 - 4020	–
Rahmenaußenmaß	Breite min. – max.	700 - 1540	1400 - 2490	unbegrenzt ¹)
	Höhe min. – max.	1725 - 2570	1725 - 2570	4000
	Höhe (mit Oberlicht)	1825 - 4000	1825 - 4000	–
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	560 - 1400	1260 - 2350	–
	Höhe min. – max.	1655 - 2500	1665 - 2500	–

Türblatt
Bautiefe		70	65	65
Ansicht		130	130 / 150	70 / 90
Sockelhöhe		90, 140 - 340	90, 140 - 340	90, 140 - 340
Kämpferprofil		90	90	90
Klebesprosse		30, 50 (bis 200)	30, 50 (bis 200)	30, 50 (bis 200)

Wände
Mauerwerk		≥ 175 ²)	≥ 175 ²)	≥ 175 ²)
Beton		≥ 140 ³)	≥ 140 ³)	≥ 140 ³)
Porenbeton Block oder Plansteine		≥ 240 ³)	≥ 240 ³)	≥ 240 ³)
Porenbetonplatten		≥ 240 ³)	≥ 240 ³)	≥ 240 ³)
Ständerwände Riegel und Ständer aus Stahl		≥ 100 ³) 4)	≥ 100 4)	≥ 100 4)
Ständerwände Riegel und Ständer aus Holz		–	–	–
bekleidetes Stahl-Bauteil		•	•	•
bekleidetes Holz-Bauteil		–	–	–
Kombination Tür / Verglasung		•	•	•
Z-Zarge		–	–	–

Füllungen
Pyrostop 90-102 max. Breite x Höhe		1304 x 2364 2364 x 1304	1304 x 2364 2364 x 1304	1350 x 2800 2350 x 1400
Paneel, max. Breite x Höhe		1064 x 2184	1064 x 2184	1305 x 2185
Glas / Paneel		•	•	•
Glaseinsatz	Nassverglasung	•	•	•
Glaseinsatz	Trockenverglasung	–	–	–

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	–
mit Oberlicht		•	•	–
mit Seitenteil		•	•	–
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102)		•	•	–
Schalldämmausführung maximal Rw,P (Rw,R)		–	–	–
Einbruchhemmung		–	–	–
Wärmedurchgang Uf		–	–	–

Prüfzeugnis-/ Zulassungsnummern		Z-6.20-1881	Z-6.20-1881	Z-19.14-1973
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
¹) nach statischer Anforderung
²) bis RAM 2400 x 2600 mit Oberlicht und Seitenteil, bei Mauerwerk 240 RAM bis 4500 x 3500, bis Höhe 4000 nur mit Oberlicht
³) bis RAM 4500 x 3500 mit Oberlicht und Seitenteil, bis Höhe = 4000 nur mit Oberlicht
4) Stahlhohlprofil min. 50 x 50 x 4 erforderlich

Alle Maße in mm, RAM = Rahmenaußenmaß

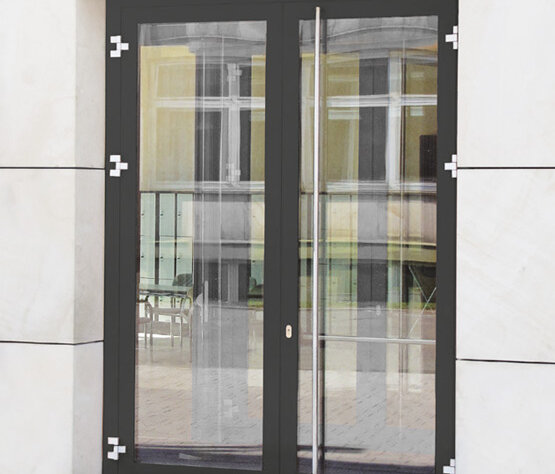

... für Stahl-Außenabschlüsse

Wärmegedämmte Stahl-Außenabschlüsse, mit großflächiger Verglasung

Widerstandsklasse		Wärmegedämmte Außenabschlüsse
Typenbezeichnung		1flg. Tür	2flg. Tür	Verglasung ²) wärmegedämmt
Elementaufteilung
Schrägen		–	–	•
Rundbögen		–	–	•
Aussparungen		–	–	•
Winkel		–	–	•
Verbreiterung		•	•	•

Maße
Rohbaumaß	Breite min. – max.	6300 - 1530	1500 - 2400	unbegrenzt ¹)
Rohbaumaß	Höhe min. – max.	1765 - 3015	1740 - 2400	5000 ¹)
Rahmenaußenmaß	Breite min. – max.	600 - 1500	1400 - 3000	unbegrenzt ¹)
Rahmenaußenmaß	Höhe min. – max.	1750 - 3000	1750 - 3000	5000 ¹)
Lichter Durchgang bei 180° Öffnung	Breite min. – max.	460 - 1360	1260 - 2860	–
Lichter Durchgang bei 180° Öffnung	Höhe min. – max.	1680 - 2930	1680 - 2930	–

Türblatt
Bautiefe		65	65	65
Ansicht		130	130 / 150	70 / 90
Sockelhöhe		70, 90, 140 - 340	70, 90, 140 - 340	70, 90, 140 - 340
Kämpferprofil		90	90	90
Klebesprosse		30, 50, (bis 400)	30, 50, (bis 400)	30, 50, (bis 400)

Wände
Mauerwerk		•	•	•
Beton		•	•	•
Porenbeton Block oder Plansteine		•	•	•
Porenbetonplatten		•	•	•
Ständerwände		•	•	•
bekleidetes Stahl-Bauteil		•	•	•
bekleidetes Holz-Bauteil		•	•	•
Kombination Tür / Verglasung		•	•	•
Z-Zarge		–	–	–

Füllungen
Verglasungsdicke 4)		20 - 54 mm
Paneel		•	•	•
Glas / Paneel		•	•	•
Glaseinsatz	Nassverglasung	–	–	–
Glaseinsatz	Trockenverglasung	•	•	•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	•
mit Oberlicht		•	•	•
mit Seitenteil		•	•	•
Fugendurchlässigkeit Klasse		4	4	4
Schlagregendichtigkeit Klasse		bis 5A	bis 5A	–
Schallschutz		47 dB	47 dB	47 dB
Einbruchhemmung		WK 1-3	WK 1-3	–
Wärmedurchgang Uf		> 1,4 - 1,9 W/m²K	> 1,4 - 1,9 W/m²K	> 1,4 - 1,9 W/m²K

CE Kennzeichnung nach EN 14351-1		•	•	•
Geprüft nach		DIN 4102 und DIN EN 1634

• möglich – nicht möglich
¹) nach statischer Anforderung
²) keine Fassade, keine Dreh-/Kipp-Fenster
³) Weitere Größen möglich
4) Alle marktüblichen Gläser sind lieferbar

Alle Maße in mm, RAM = Rahmenaußenmaß

Rohrrahmentüren mit Sonderausstattungen

... in dekorativen Varianten

Geprüfter Rauch- und Brandschutz ist die Basis, aber Sonderausstattungen prägen das Design. Genau damit wird NovoFire® jetzt zur Serie der vielen Möglichkeiten. Ob Holzdekor und -haptik oder getöntes Glas in verschiedenen Farben, mit einer individuellen Konfiguration lässt sich das System in jedes architektonische Konzept integrieren.

Ihre Vorteile im Überblick!

Ein- und zweiflügelige Türelemente möglich
Lieferbar in den Brandklassen RS, T30 (EI2 30) und T90 (EI2 90), geprüft nach DIN EN 1634-1 und DIN 4102
Türen sind unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN EN 1634-3 und DIN 18095 als Rauchschutztüren geprüft
Anschraubbänder und Rollenbänder für RS, T30 (EI2 30) und auch T90 (EI2 90)
Alle Ausführungen haben eine einheitlich gleiche Ansichtsbreite von 150 mm
Elemente werden vorgerichtet für die Montage ausgeliefert

Bänder
Nur zwei 3-teilige Rollenbänder je Flügel bis zu einer Türhöhe von 2.50 m, zweidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügelantrieb empfehlen wir drei Bänder. Weitere Bandvarianten wie Anschraubbänder (dreidimensional verstellbar) möglich.

Mit innovativen Elementen gestalten
Für ein gekonntes Zusammenspiel von Formen, Flächen und Materialien bieten die Rohrrahmentüren NovoFire® dem Planer und Bauherren allerbeste Voraussetzungen. Zum Beispiel mit einem Holzdekor, das mit seiner strukturierten Oberfläche so gut wie nicht von echtem Holz zu unterscheiden ist. Weitere Dekore im Metallic-Look und dazu getönte Verglasungen eröffnen höchst individuelle Lösungen im Spektrum zwischen technisch-kühl und natürlich-edel.

Attraktive Oberflächen

Aluminium eloxiert, Edelstahloptik oder pulverbeschichtet
endlackiert (RAL Classic nach Wahl)
Stahl pulverbeschichtet grundiert RAL 9002 (Grauweiß) oder
wahlweise endlackiert (RAL Classic nach Wahl)
Dekoroptiken und -haptiken von Naturmaterialien wie z.B. Holz

Montage

Montage einer Rohrrahmentür

Die Montage von Rohrrahmentüren können Sie sich bei Klick auf die Animation auf der linken Seite in animierter Form anschauen. In diesem Video verdeutlichen wird die einzelnen Montageschritte am Beispiel einer NovoFire(R) Alu T30 (EI2 30) visuell im Detail.

Zahlreiche weitere Animationen / Videos finden Sie im Novoferm YouTube-Channel:

https://www.youtube.com/user/NovofermVideos

Haben wir Ihr Interesse geweckt?
