HYDRAULISET KUORMAUSTASOT

Novofermin hydraulisia telakointitasoja on saatavana eri malleina teleskooppimekanismilla, saranakiilalla ja teräsrunkoisena.

Hanki itsellesi yleiskatsaus!

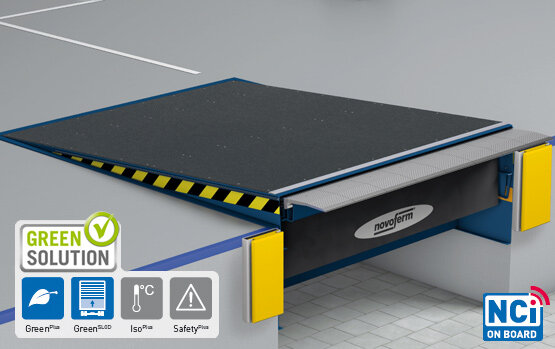

NOVODOCK EVO X

TUOTTEIDEN EDUT

Virransäästötoiminto, jonka ansiosta energiankulutus on yli 70 % pienempi
Käyttäjän ohjaus LEDeillä
QuickDock-toiminto
SLOD-toiminto
iQ-Slide-toiminto, sis. merkkiäänen
Huoltovälin näyttö
IP65 ja RoHS-hyväksyntä

NOVODOCK EVO X -TIETOJA

KUORMAUSTASOJEN SEURAAVA SUKUPOLVI

X-TRA Sicherheit
iQ-Slide – älykäs syöttö seuraa kuorma-autoa iQ-Slide on patentoitu ratkaisu, joka työntää telakointitasoa automaattisesti eteenpäin ja seuraa siten kuorma-autoa. Syötön luiskahtaminen kuorma-autosta on estetty. Jos syöttö on ylittänyt maksimietäisyytensä eikä kuorma-auton seuraaminen ole enää mahdollista, kuuluu varoitusääni ja ohjauksessa oleva LED-merkkivalo ilmoittaa, että toiminto ei ole enää aktiivinen.

SLOD-toiminto – Kuorma-auton ovien turvallinen avaaminen
SLOD-toiminnon ansiosta kuljettaja voi avata kuorma-auton takaovet aiheuttamatta kuormaustasolta putoamisen vaaraa. Ratkaiseva turvallisuushyöty. Kaikki tämän toiminnon kuormaustasojen liikkeet suoritetaan yhdellä ohjauspainikkeella. Yksinkertainen ja tehokas.

X-TRA hiljainen

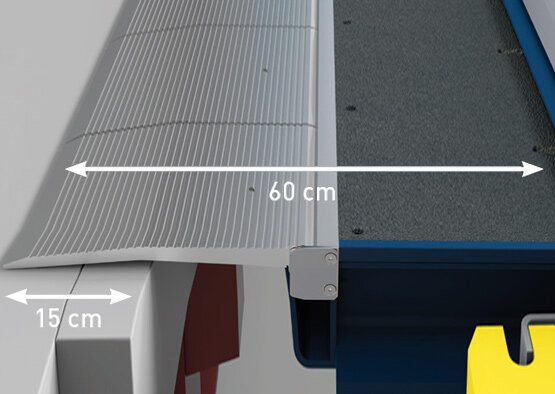

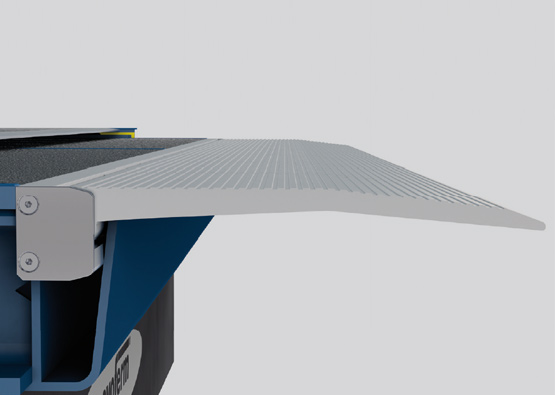

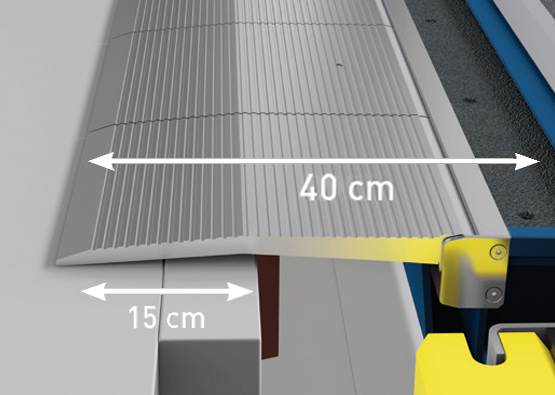

Alu-Slide – sujuva siirtyminen kuorma-autosta kuormaussillalle. Erittäin lujasta alumiinista valmistetut segmentit mahdollistavat matalamman käynnin syötöstä kuorma-autoon. Tämä suojaa kuljetettavia tavaroita ja trukkia, mutta ennen kaikkea se on ergonomisempi trukin kuljettajalle rasittaen selkää vähemmän. Lisäksi melua syntyy huomattavasti vähemmän. Alumiinisegmenttien pitempi vapaa tukipinta parantaa turvallisuutta ja vähentää kuorma-auton luisumisen riskiä.

Silence Plus – Kuin pehmein askelin
EVO X:n uusi valinnainen pinnoite vähentää melua jopa 85 %! Riippumattomat testit (mm. TÜV Nord) todistavat ajomelun huomattavan vähenemisen. Myös vertailukelpoisten tuotteiden liukastumisten ja kestävyyden arvot ylitetään.

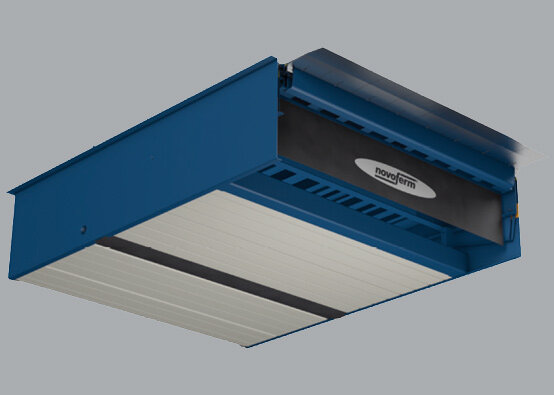

Valinnainen ISOPLUS-paketti. Täysin eristetty, koteloitu rakenne ei salli vetoa kuormaustason alla ja välttää siten kylmäsillan. ISOPLUS-paketti täysin eristetyllä, kapseloidulla rakenteella.

Kuormaustasojen RAL-vakiovärit
RAL 5010
RAL 7016
RAL 9005

TURVALLISUUDEN, TEHOKKUUDEN JA YHDISTETTÄVYYDEN STANDARDI.

Alu-Slide

EVO X -kuormaustaso iQ-Slide -periaatteella. Älykäs syöttö seuraa kuorma-autoa. Kuormitustila on turvallinen.

EVO X Überladebrücke mit iQ-Slide-Prinzip. Der intelligente Vorschub folgt dem LKW. Die Ladesituation ist sicher.

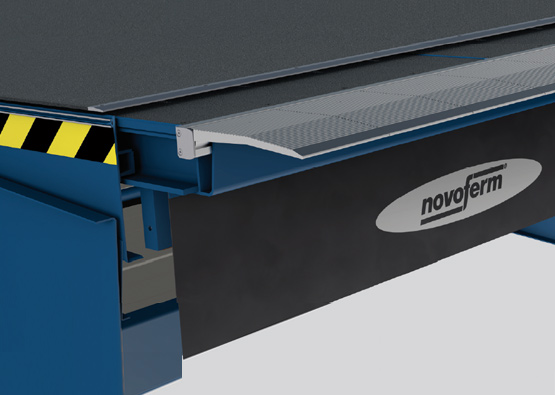

iQ-Slide ja Silence Plus

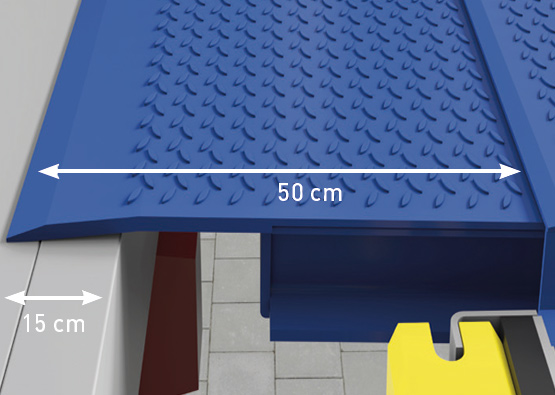

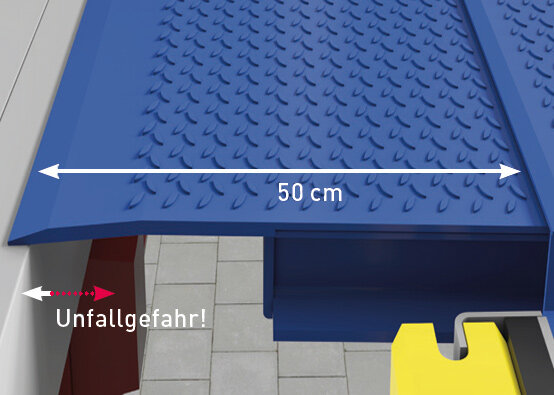

Vakiokuormaustaso ilman iQ-Slide -periaatetta Vakiosyöttö ilman varoitusta. Kuormitustila on kriittinen.

X-TRA-TEHOKAS

QuickDock-toiminto – Keep it simple
Kuormaussillan helpointa ja nopeinta käyttöä: syöttöä voidaan käyttää vain yhdellä painikkeella. Se ei tule nopeammaksi tai helpommaksi. EVO X:ää voi käyttää tarkasti ja turvallisesti vain QuickDock-painikkeella. Syötön nostaminen ja laajentaminen tapahtuu kuolleen miehen tilassa.

Ohjaus ja käyttö – Novo i-Vision X

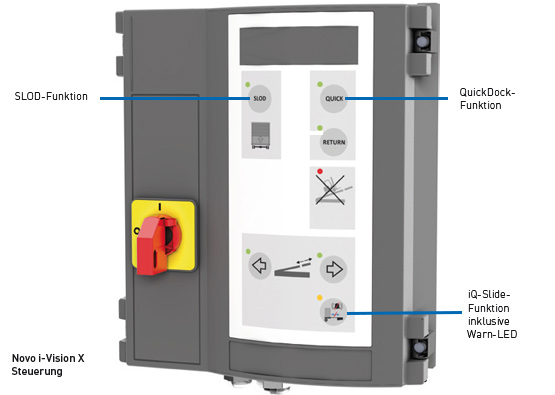

Kuormaustasoa käytetään mukana toimitetulla Novo i-Vision X -ohjauksella. Uusimman ympäristöystävällisen tekniikan lisäksi ohjaimella on ainutlaatuisia toimintoja, kuten:

Virransäästötoiminto, jonka ansiosta energiankulutus on yli 70 % pienempi
Käyttäjän ohjaus LEDeillä
QuickDock-toiminto
SLOD-toiminto
iQ-Slide-toiminto, sis. merkkiäänen
Huoltovälin näyttö
IP65 ja RoHS-hyväksyntä

Novo i-Vision X -ohjaus

X-TRA-YHDISTETTÄVYYS

Logistiikka 4.0 mukana
Milloin tahansa, mistä tahansa, järjestelmästä riippumatta. Huolimatta siitä, onko se nykyinen tila, viimeisen kuormauksen kesto, keskimääräinen taajuus, huoltotila tai moni muu, EVO X pitää asiakkaat ja käyttäjät aina ajan tasalla.

Huippusuorituskykyä
Integroidun LION 4.0 -telakointiportaalien ja uusien mahdollisuuksien ansiosta EVO X:stä tulee päivä päivältä tehokkaampi.

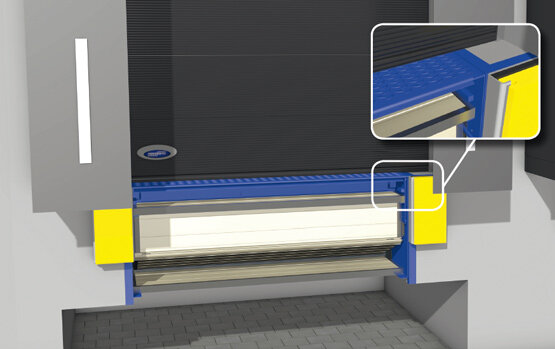

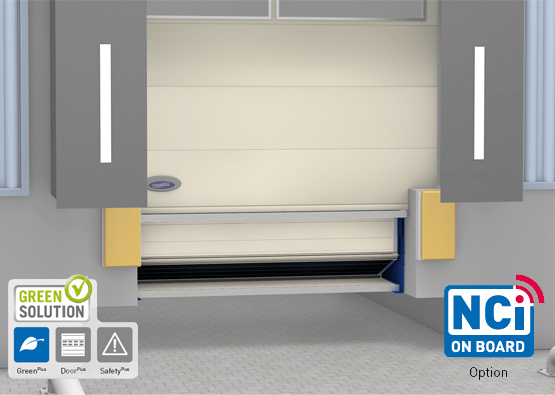

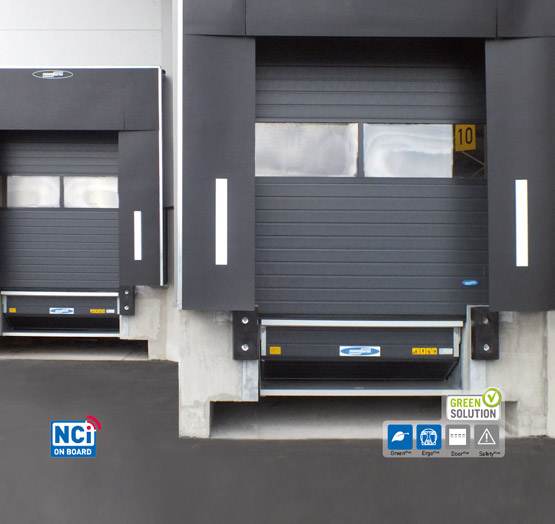

NOVODOCK L730I

SINUN ETUSI LYHYESTI

vakiovarusteena GreenPLUS-paketti, jopa 70 % energiansäästö
täysin eristetty, kapseloitu rakenne
ajovoimat tuodaan pohjalevyyn
täysin eristetty myös kuormauksen aikana
alta kuljettava
500/700/1 000 mm syöttö
45 mm eristys
valinnainen DoorPLUS-paketti
NCI on board
Green-Solution-tuote

NOVODOCK L730I -TIETOJA STANDARDIASENNUSURAAN

Ei vain kylmävarastoihin
Mikään muu kuormausratkaisu ei tarjoa kaikkia näitä etuja yhdessä paketissa. Houkutteleva hinta yhdessä nousevien energiakustannusten kanssa tekevät tästä älykkäästä ratkaisusta mielenkiintoisen jokaiselle lämmin- tai kylmävarastolle.

Kestävyys ja energiansäästö
GreenPLUS-vakiopaketti takaa kierrätettävien materiaalien käytön. Energiansäästötoiminnon ansiosta L730i säästää jopa 70 % energiakustannuksista tavanomaisiin ratkaisuihin verrattuna ja auttaa merkittävästi vähentämään hiilidioksidipäästöjä.

Tuottavuuden nousua automaatiolla
DoorPLUS-paketti ohjaa kuormaustasoa, sähkökäyttöistä nosto-ovea, puhallettavaa telakointitiivistettä ja mahdollisia laitteita, kuten liikennevaloja ja lastausvaloja, kaikki vain yhdestä kotelosta. Käyttäjän LED-ohjauksen avulla virheellinen käyttö on mahdotonta ja vaurioilta vältytään. AutoDock-toiminto palauttaa kaikki järjestelmän osat turvallisesti lepoasentoon ja parantaa siten tehokkuutta.

Tulevaisuus on jo käytössä
Integroitu Novoferm Communication Interface (NCI) tarjoaa yli 50 tärkeää parametria. LION 4.0 -ohjelmiston avulla käsittelet tietoja tehokkaan kuormauksen varmistamiseksi.

TUTKIMUS OSOITTAA VALTAVIA ENERGIANSÄÄSTÖJÄ

Tekniikan tohtori Klaus Sommer Kölnin ammattikorkeakoulusta tutki NovoDock L730i:n energiatehokkuutta verrattuna perinteiseen kuormaustasoon.

Lämmitysenergian tarve pienenee 40 %.

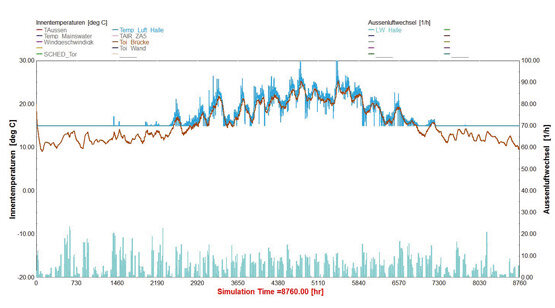

Yhdistämällä testatut TRNSYS- ja TRNFLOW-ohjelmistot tuotetaan lämpörakennus- ja ilmavirtausmallit realistisille olosuhteille. Tutkimus määrittää todennettavasti logistiikkahallien lämpökäyttäytymisen ja kuormaustason kapseloinnin energiatehokkuuden.

Laskennassa tehtiin seuraavat oletukset:

Logistiikkahalli, nykyinen standardi, tilan lämpötila 15 °C
4 kuormaa kuormauspistettä kohti päivässä viitenä päivänä viikossa
75 % tapauksista kuormaus tapahtuu molemmilta puolilta samanaikaisesti
keskimääräinen kuormauksen kesto: 30 min

TUTKIMUSSARJA:

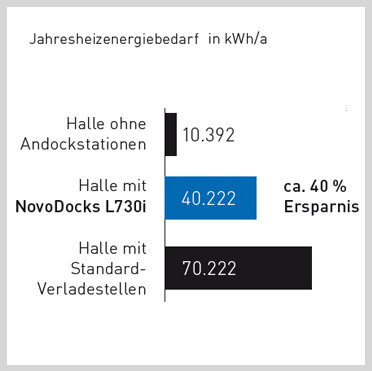

Vuotuinen lämmitysenergian tarve kWh/a

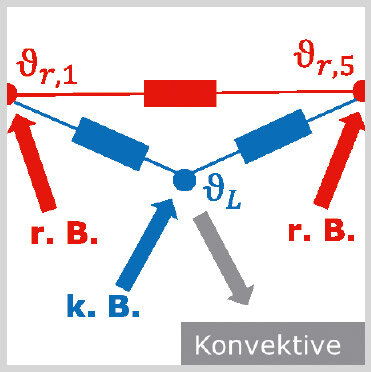

Laskettu lämmönsiirto

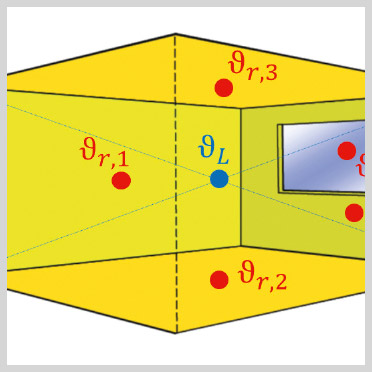

Laskettu pinta- ja huoneenlämpötila

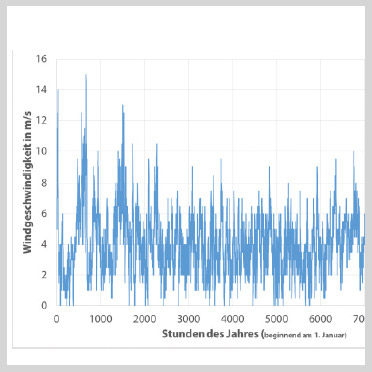

Säätiedot Potsdam viitepaikkana

IHANTEELLINEN ISO-KUORMAUSPISTE

NovoDock L730i: n ainutlaatuinen muotoilu takaa kuormauspisteen parhaan mahdollisen eristämisen. Jopa kuormauksen aikana ilmavirtaa ei pääse kuormaustason alle, jolloin vältetään kylmäsilta.

LÄMPÖTILAVALVOITUISSA VARASTOISSA

NovoDock L730i liikkeessä

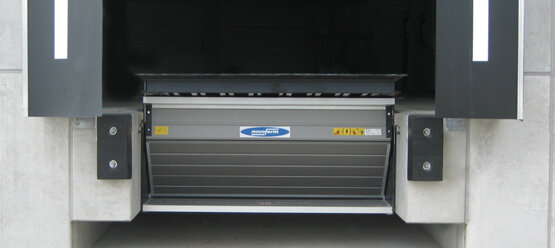

NovoDock L730i suljettuna

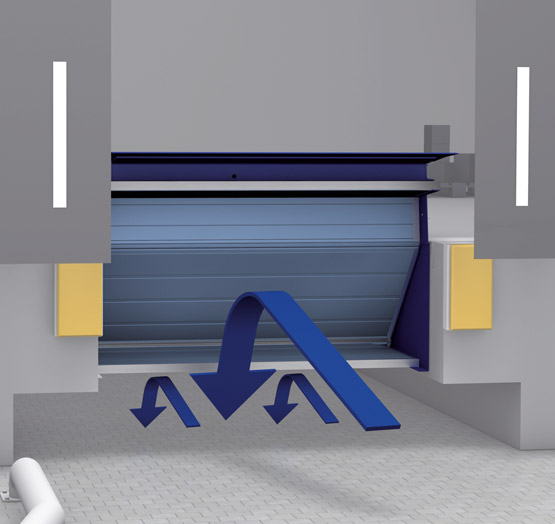

Kuormitustilanne poikkileikkauksena

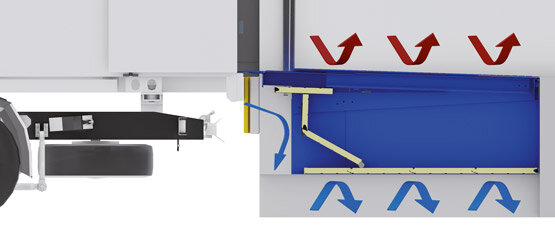

Kuvassa on tyypillinen NovoDock L730i:n kuormaustilanne. Lämpötilaolosuhteiden vaihteluja vältetään. Sää pysyy ulkona ja lämpötila hallissa on lähes vakio.

NovoDock L730i avattuna

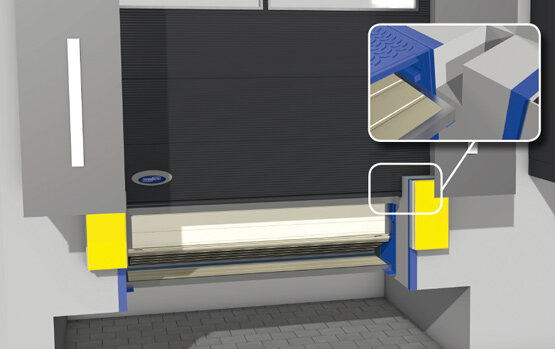

NOVODOCK L730I ISO-ASENNUSURA

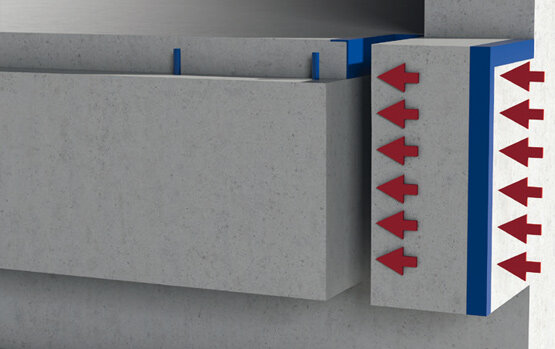

Koska ajovoimat voidaan siirtää suoraan rakennuksen lattialevyyn, asennuskuopan suunnittelu on paljon helpompaa kuin perinteisissä ISO-kuormauspisteissä.

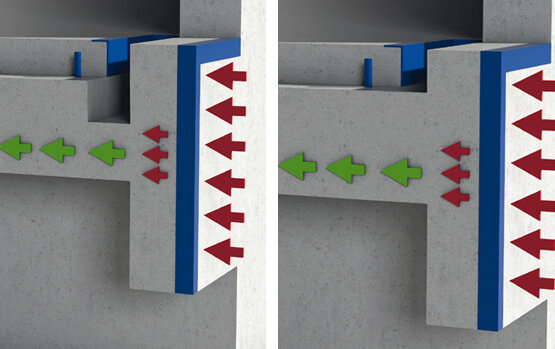

ETUJA VERRATTUNA TAVANOMAISEEN ISO-KUORMAUSPISTEESEEN

Ominaisuudet	NovoDock L730i	tavallinen ISO-kuormauspiste
Uran valmistelu	yksinkertaisesti	työlästä
Ajettavissa	jederzeit möglich	vain kun se on auki Ovi mahdollinen
Eristys kuormauksen aikana	ei jatkuvasti	ei ollenkaan
Green^PLUS - paketti	jopa 70 % pienempi energiankulutus	ei saatavana
Door^PLUS- paketti	ovi, kuormaustasot, TAD ja laitteistot ohjataan vain yhden ohjauksen kautta	ei saatavana, eri ohjaukset tarvitaan
Lähtövoimat	kohdistuvat suoraan pohjalevyyn	tarvitaan massiivinen pakkassuojaverho

NovoDock L730i
ISO-asennusura/tavallinen asennusura

Herkömmliche ISO-Verladestelle.
Aufwändige, massive Frostschürze erforderlich

TEKNISET TIEDOT

Tuotteen ominaisuudet	L730i ISO	L730i Standard L530
syötöllä	●	●
saranakiilalla
ISO-Dock	●	●
Lisävarustepaketit
Green^PLUS	●	●
Green^SLOD
Iso^PLUS
Door^PLUS	❍	❍
Safety^PLUS	❍	❍
Nimelliskuorma EN 1398:n mukaisesti, kN	60	60
Nimellispituus (NL), mm	2000, 2500, 3000	2000, 2500, 3000
Nimellisleveys, mm	2000, 2250	2000, 2250
Kokonaiskorkeus
600 mm
700 mm/725 mm¹
800 mm /830 mm²	bis 3000 mm (NL)	bis 3000 mm (NL)
900 mm/1200 mm³	bei 3000 mm (NL)	bei 3000 mm (NL)
Syöttö-/saranakiilan pituus, mm	● 700/❍ 1000	● 500/❍ 700/❍ 1000
Jännitteensyöttö	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
Kotelo intiluokka	IP 65	IP 65
Moottorin teho, kW	maks. 1,5	max. 1,5 maks. 1,5
Suunnitteluominaisuus
Tason pisaralevy, mm	8/10	8/10
Syöttö/saranakiilarepäisylevy, mm	12/14	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600
Nimellispituus 2000, kokonaiskorkeus 700 /725¹/830²	350 (400)/370 (400)	320/340⁴
Nimellispituus 2250, kokonaiskorkeus 600
Nimellispituus 2500, kokonaiskorkeus 600
Nimellispituus 2500, kokonaiskorkeus 700 /725¹/830²	400 (430)/370 (370)	370/310⁴
Nimellispituus 2750, kokonaiskorkeus 600
Nimellispituus 2750, kokonaiskorkeus 700
Nimellispituus 3000, kokonaiskorkeus 600
Nimellispituus 3000, kokonaiskorkeus 700/725¹/830²	340 (370)/330 (350)	310/310⁴
Nimellispituus 3000, kokonaiskorkeus 800 /900²	400 (430)/370 (400)	370/350⁴
Nimellispituus 3500, kokonaiskorkeus 800
Nimellispituus 3500, kokonaiskorkeus 900/1200³
Nimellispituus 4000, kokonaiskorkeus 900/1200³
Nimellispituus 4500, kokonaiskorkeus 900/1200³
Nimellispituus 5000, kokonaiskorkeus 1200
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %	12,5 %
Ohjaus	Novo i-Vision	Novo i-Vision
Novo i-Vision-toteutus	● TA / ❍ TAD	● TA / ❍ TAD
Novoferm Communication Interface (NCI)	●	●
Värit
RAL 5010 (gentian sininen)	●	●
RAL 7016 (antrasiitinharmaa)	●	●
RAL 9005 (musta)	●	●
lisää RAL-värejä	❍	❍
galvanoitu	❍	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

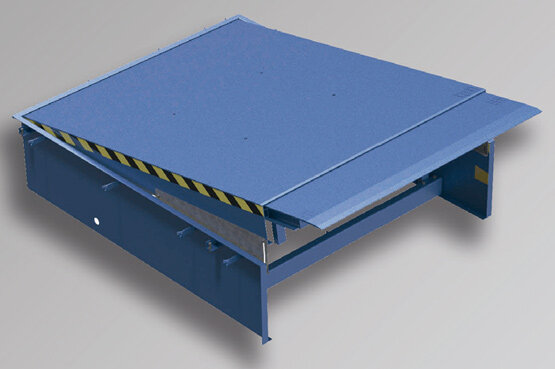

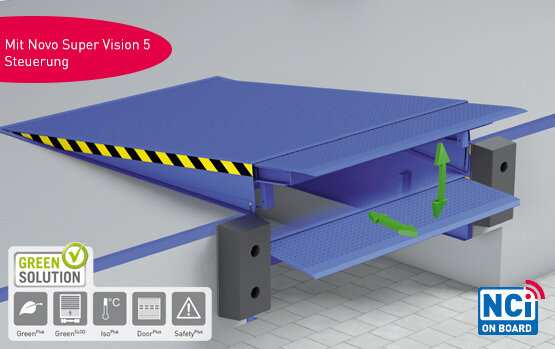

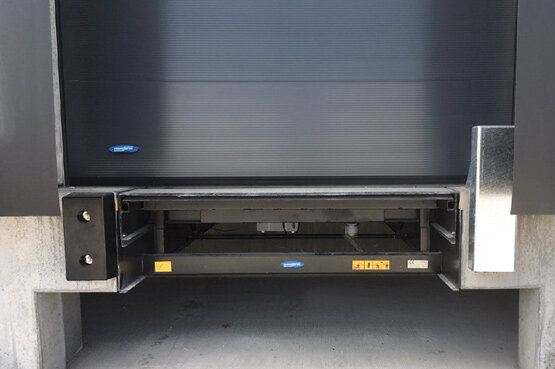

NOVODOCK L530

SINUN ETUSI LYHYESTI

NovoSmart Drive -käyttöjärjestelmä
SLOD-toiminto estää onnettomuudet (lisävaruste)
Green-Solution-tuote
jopa 70 % pienempi energiankulutus
kestävä teräsrakenne
nopea asennus Z-kehyksen ansiosta
Lisävarustepaketteja yksittäisiin kokoonpanoihin
NCI on board (valinnainen)

NOVODOCK L530 -TIETOJA

HYDRAULISET KUORMAUSTASOT SYÖTTÖASEMALLA KORKEIMPIIN VAATIMUKSIIN

NovoDock L530 on optimoitu vastaamaan kasvaneisiin markkinoiden vaatimuksiin, ja siinä yhdistyvät eri järjestelmien edut. Teleskooppihuulella varustettu hydraulinen kuormaustaso on erityisen kestävä ja mahdollistaa tehokkaan kuormauksen uusimman ohjaustekniikan ansiosta.

Uusi NovoSmart Drive -käyttökoneistojärjestelmä takaa yksinkertaisen ja tehokkaan toiminnan mahdollisimman pienellä energiankulutuksella.

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock L530
syötöllä	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD	❍
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	60 kN
Nimellispituus (NL), mm	2000, 2500, 3000
Nimellisleveys	1750, 2000, 2250, 2400 mm
Kokonaiskorkeus 600 mm	3000 mm saakka (NL)
Kokonaiskorkeus 700 mm/725 mm¹	3000 mm saakka (NL)
Syöttö-/saranakiilan pituus, mm	● 500/❍ 1000
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 1,5 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	8/10
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600	330 (405)/300 (315)
Nimellispituus 2000, kokonaiskorkeus 700 /725¹ /830²	360 (440)/400 (435)
Nimellispituus 2500, kokonaiskorkeus 600	430 (500)/290 (280)
Nimellispituus 2500, kokonaiskorkeus 700 /725¹ /830²	470 (540)/370 (390)
Nimellispituus 3000, kokonaiskorkeus 600	420 (475)/270 (260)
Nimellispituus 3000, kokonaiskorkeus 700 /725¹ /830²	480 (565)/400 (390)
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo SuperVision 5
Novo i-Vision-malli	❍ TA / ❍ TAD
Novoferm Communication Interface (NCI)	❍
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

KUORMAUSTASOJEN VAKIOVÄRIT

RAL-VÄRIT
RAL 5010
RAL 7016
RAL 9005

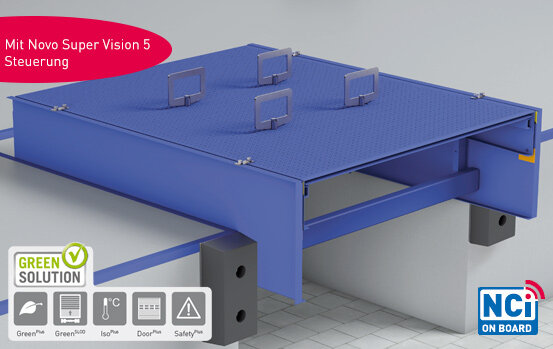

NovoDock L530R

SINUN ETUSI LYHYESTI

NovoSmart Drive -käyttöjärjestelmä
SLOD-toiminto estää onnettomuudet (lisävaruste)
Green-Solution-tuote
jopa 70 % pienempi energiankulutus
kestävä teräsrakenne
nopea vaihto erityisen Z-kehyksen ansiosta
Lisävarustepaketteja yksittäisiin kokoonpanoihin
NCI on board (valinnainen)

NOVODOCK L530R -TIETOJA

HYDRAULISET KUORMAUSTASOT SYÖTTÖASEMALLA VAIHTORATKAISUNA

NovoDock L530R on suunniteltu erityisesti vaihtoratkaisuksi ja se yhdistää eri järjestelmien edut. Teleskooppihuulella varustettu hydraulinen kuormaustaso on erityisen kestävä ja mahdollistaa tehokkaan kuormauksen uusimman ohjaustekniikan ansiosta. Uusi NovoSmart Drive -käyttökoneistojärjestelmä takaa yksinkertaisen ja tehokkaan toiminnan mahdollisimman pienellä energiankulutuksella.

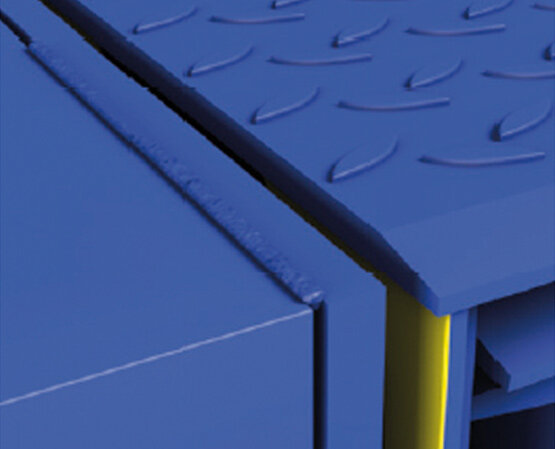

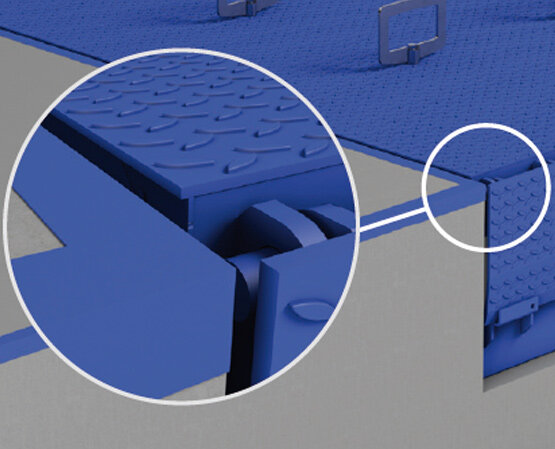

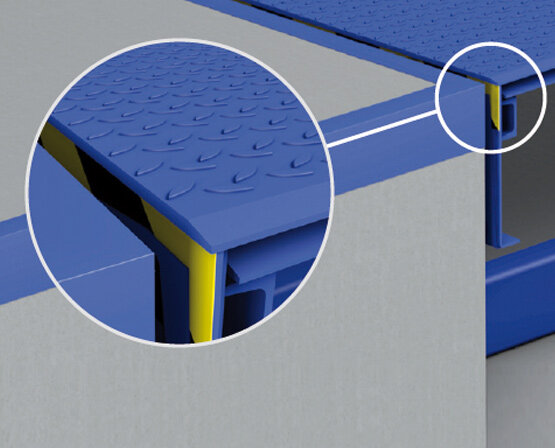

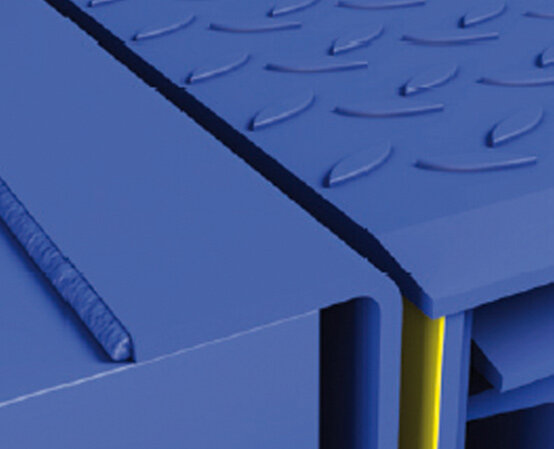

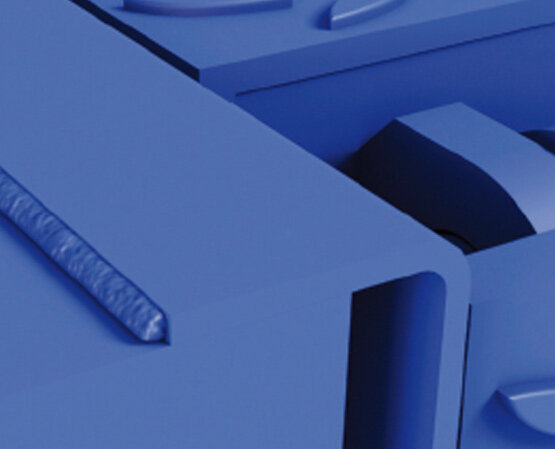

Yksityiskohta Z-kehys GZ

Yksityiskohta Z-kehys AZ

Yksityiskohta Z-kehys FZ

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock L530R
syötöllä	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD	❍
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398	60 kN
Nimellispituus (NL), mm	2000, 2500, 2750, 3000
Nimellisleveys	1710, 1750, 1960, 2000, 2060, 2100, 2160, 2200, 2250
Kokonaiskorkeus 600 mm	saakka 3000 mm (NL)
Kokonaiskorkeus 700 mm/725 mm¹	saakka 3000 mm (NL)
Syöttö-/saranakiilan pituus, mm	● 500/❍ 1000
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 1,5 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	8/10
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600	330 (405)/300 (315)
Nimellispituus 2000, kokonaiskorkeus 700 /725¹ /830²	360 (440)/400 (435)
Nimellispituus 2500, kokonaiskorkeus 600	430 (500)/290 (280)
Nimellispituus 2500, kokonaiskorkeus 700 /725¹ /830²	470 (540)/370 (390)
Nimellispituus 2750, kokonaiskorkeus 600	400 (500)/270 (270)
Nimellispituus 2750, kokonaiskorkeus 700	400 (530)/350 (370)
Nimellispituus 3000, kokonaiskorkeus 600	420 (475)/270 (260)
Nimellispituus 3000, kokonaiskorkeus 700 /725¹ /830²	480 (565)/400 (390)
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo SuperVision 5
Novo i-Vision-malli	❍ TA / ❍ TAD
Novoferm Communication Interface (NCI)	❍
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾ Syöttö 700/1 000 kuten L730i ISO:ssa

KUORMAUSTASOJEN VAKIOVÄRIT

RAL-VÄRIT:
RAL 5010
RAL 7016
RAL 9005

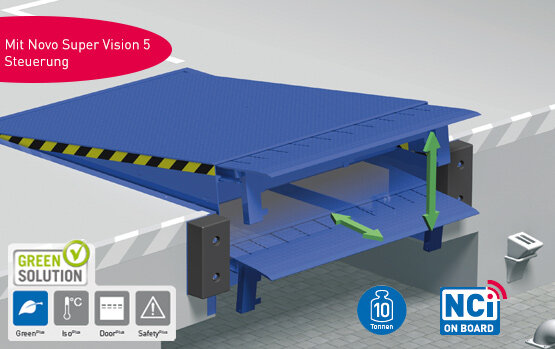

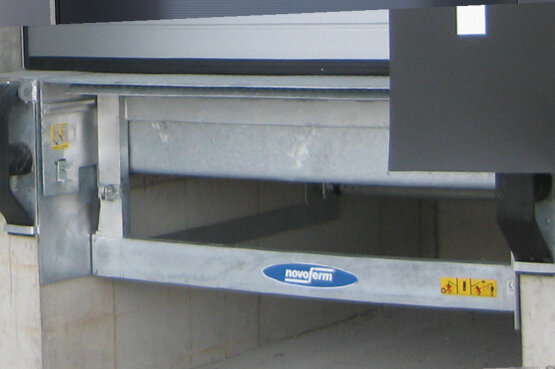

NOVODOCK L550I

SINUN ETUSI LYHYESTI

vakiovarusteena GreenPLUS-paketti, jopa 70 % energiansäästö
Novo i-Vision-ohjaus
NCI on board
kestävä teräsrakenne
suuremman 100 kN dynaamisen kuormitettavuuden takia
sopii erityisen hyvin raskaammille tavaroille
Green-Solution-tuote
Lisävarustepaketteja yksittäisiin kokoonpanoihin

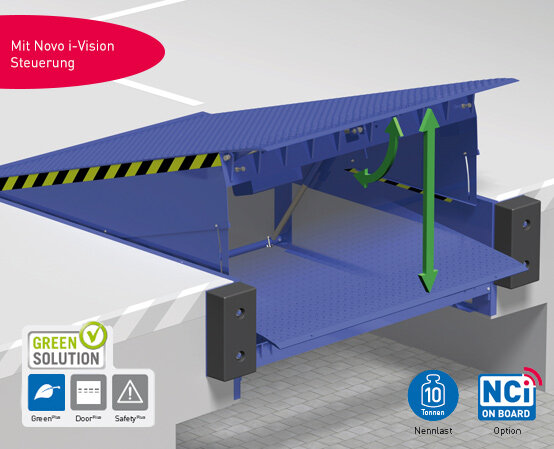

NOVODOCK L550I -TIETOJA

HYDRAULISET KUORMAUSTASOT SYÖTTÖASEMALLA

NovoDock L550i on suunniteltu erityisesti raskaammille tavaroille. Lujalla, teräsrakenteisella syötöllä varustettu hydraulinen kuormaustaso uusimmalla ohjaustekniikalla mahdollistaa tehokkaan kuormauksen. Kuten kaikissa GreenPlus-paketin tuotteissa, siinä käytetään materiaaleja, jotka täyttävät nykyiset ympäristöstandardit ja vaikuttavat merkittävästi hiilidioksidipäästöjen vähentämiseen erittäin pienellä energiantarpeellaan.

Kuormaustasojen RAL-vakiovärit:
RAL 5010
RAL 7016
RAL 9005

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock L550i
syötöllä	●
Lisävarustepaketit
Green^PLUS	●
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398	100 kN
Nimellispituus (NL), mm	2000, 2500, 3000, 3500, 4000, 4500
Nimellisleveys	2000, 2250, 2400 mm
Kokonaiskorkeus
700 mm/725 mm¹	2500 mm saakka (NL)
800 mm/830 mm²	3000 mm:ssä (NL)
900 mm/1200 mm³	alkaen 3500 mm (NL)
Syöttö-/saranakiilan pituus, mm	● 500
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 1,5 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	10/12
Syöttö/saranoitu huulirepäisylevy, mm	15/17
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 700 /725¹ /830²	360/400
Nimellispituus 2500, kokonaiskorkeus 700 /725¹	300/400
Nimellispituus 3000, kokonaiskorkeus 800/900²	370/400
Nimellispituus 3500, kokonaiskorkeus 900/1200³	450/400
Nimellispituus 4000, kokonaiskorkeus 900/1200³	450/400
Nimellispituus suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo iVision
Novo i-Vision-malli	● TA / ❍ TAD
Novoferm Communication Interface (NCI)	●
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

HYDRAULISET KUORMAUSTASOT TERÄSKEHYS-SYÖTTÖASEMALLA

Teräskehyksen ansiosta NovoDock P1530 voidaan asentaa rakennuksen eteen, ja se toimii myös perustana lastauslaiturille. Teleskooppihuulella varustettu hydraulinen kuormaustaso on erityisen kestävä ja mahdollistaa tehokkaan kuormauksen uusimman ohjaustekniikan ansiosta.

Uusi NovoSmart Drive -käyttökoneistojärjestelmä takaa yksinkertaisen ja tehokkaan toiminnan mahdollisimman pienellä energiankulutuksella.

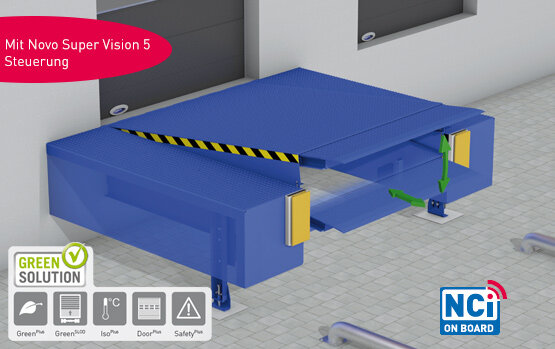

NOVODOCK P1530

SINUN ETUSI LYHYESTI

valinnainen GreenPLUS-paketti, jopa 70 % energiansäästö
NovoSmart Drive -käyttöjärjestelmä
SLOD-toiminto estää onnettomuudet (lisävaruste)
Lisävarustepaketteja yksittäisiin kokoonpanoihin
kestävä teräsrakenne
tukijalan korkeus säädettävissä

NOVODOCK P1530 -TIETOJA

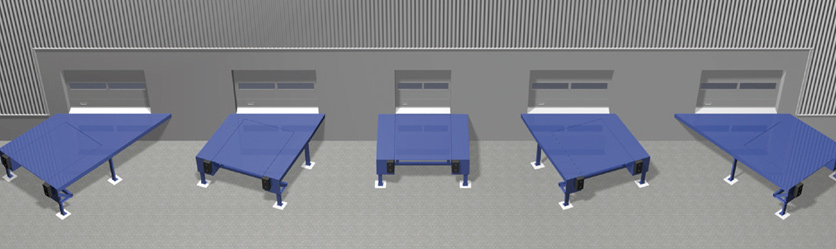

Kulmarakenne
(90°, 75°, 60°, 45°, 105°, 120°, 135°)

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock P1530
syötöllä	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD	❍
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	60 kN
Nimellispituus (NL), mm	2000, 2440 (2500), 3000
Nimellisleveys	2000, 2200, 2250
Kokonaiskorkeus
700 mm/725 mm¹	3000 mm saakka (NL)
Syöttö-/saranakiilan pituus, mm	● 500/❍ 1000
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 1,5 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	8/10
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 700 /725¹ /830²	360 (460) / 380 (430)
Nimellispituus 2500, kokonaiskorkeus 700 /725¹ /830²	470 (590) / 350 (390)
Nimellispituus 3000, kokonaiskorkeus 700 /725¹ /830²	480 (590) / 400 (380)
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo SuperVision 5
Novo i-Vision-malli	❍ TA / ❍ TAD
Novoferm Communication Interface (NCI)	❍
Farben
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

KUORMAUSTASOJEN VAKIOVÄRIT

RAL-VÄRIT
RAL 5010
RAL 7016
RAL 9005

HYDRAULISET KOMBI-KUORMAUSTASOT SYÖTTÖASEMALLA

NovoDock VL6020 on suunniteltu joustaviin käyttäjien vaatimuksiin. Normaalin syötön ohjauksen ja hydraulisen teleskooppisen kuormaustason etujen lisäksi muotoilu tarjoaa myös mahdollisuuden kuormata ja purkaa pieniä pakettiautoja. Kaikki yhdessä kuormausasemassa.

Kuormaustasoa käytetään mukana toimitetulla 5-painikkeisella ohjaimella. Kuorma-autot lastataan normaaliasennossa. Ohjaus voidaan kytkeä pakettiautotilaan, jonka kuormituskapasiteetti on dynaamiset 20 kN. Vain 1200 mm leveä keskisyöttö jatkuu ja pakettiautoon kohdistuu vain hyvin pieni määrä voimaa (enintään 50 kg).

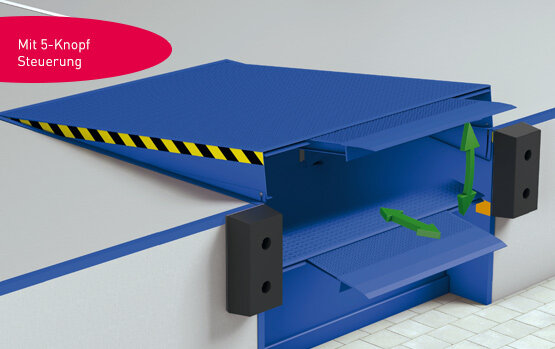

NOVODOCK VL6020

SINUN ETUSI LYHYESTI

kolmiosainen syöttö
joustava kuormausasema
kestävä teräsrakenne

NOVODOCK VL6020 -TIETOJA

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock VL6020
syötöllä	●
Lisävarustepaketit
Nimelliskuorma EN 1398:n mukaisesti	60/20 kN
Nimellispituus (NL), mm	3500, 4000, 4500, 5000
Nimellisleveys, mm	2000
Kokonaiskorkeus
900 mm/1200 mm³	5000 mm saakka (NL)
Syöttö-/saranakiilan pituus, mm	● 500 / ❍ 1000
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 54
Moottorin teho	maks. 1,5 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	8/10
Syöttö/saranoitu huulirepäisylevy, mm	15/17
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 3500, kokonaiskorkeus 900 /1200³	400 / 600
Nimellispituus 4000, kokonaiskorkeus 900 /1200³	400 / 650
Nimellispituus 4500, kokonaiskorkeus 900 /1200³	400 / 750
Nimellispituus 5000, kokonaiskorkeus 1200³	400 / 775
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	5-painikeohjaus
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

KUORMAUSTASOJEN VAKIOVÄRIT

RAL-VÄRIT
RAL 5010
RAL 7016
RAL 9005

HYDRAULISET KUORMAUSTASOT SYÖTÖLLÄ JA PORRASTETULLA RAKENTEELLA

StepDock perustuu NovoDock L530:n tai P1530:n rakenteeseen. Lepoasennossa tämä kuormaustaso on kallistettu alaspäin ja kuormaustason vieressä on sivutilaa kuorma-auton oville.
NovoDock P1530 -version alustajärjestelmässä se on varustettu askelmalla alustassa.

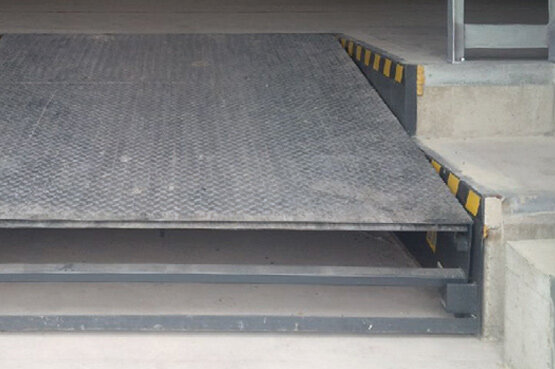

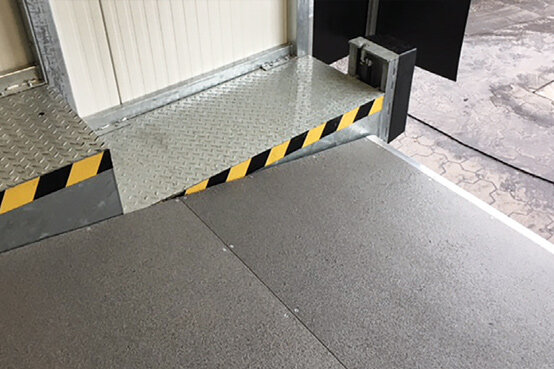

STEPDOCK

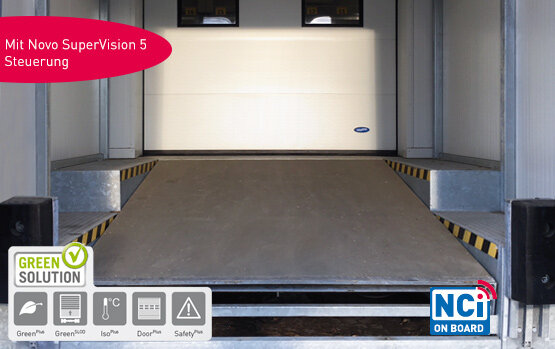

StepDock on kehitetty siten, että kuorma-auto voi telakoitua takaovet suljettuina. Takaovet avataan vasta, kun kuorma-auto on jo oikeassa kuormausasennossa eikä muutamaa metriä kuormauspisteen edessä.

Tämä varmistaa, että kylmäketju ei katkea eikä lisäohjausprosesseja tarvita. Tämä järjestelmä on täydellinen myös varkauksien estoon ja tullin käyttöön.

Yhdessä NovoSeal S620 puhallettavan telakointiaseman kanssa, etenkin osana integroitua lastausratkaisua Novo i-Vision -yhdistelmäohjauksella, tämä järjestelmä auttaa merkittävästi vähentämään energiakustannuksiasi ja parantamaan kuormauksen tehokkuutta.

StepDock NC Silence Plus -anti-droning-ratkaisulla

Pohjana StepDock NovoDock L530:lla

HYDRAULISET KUORMAUSTASOT SARANAKIILALLA

Hydrauliset, saranakiilalla varustetut kuormaustasot ovat vakiinnuttaneet asemansa lastaustekniikan perusversiossa. NovoDock L320 määrittelee tämän standardin uudelleen. Siinä yhdistyvät monen vuoden kokemus ja kestävä teräsrakenne uuteen suunnitteluun ja uusimpaan ohjaustekniikkaan. On sanomattakin selvää, että käytetään vain nykyisten ympäristöstandardien mukaisia materiaaleja.

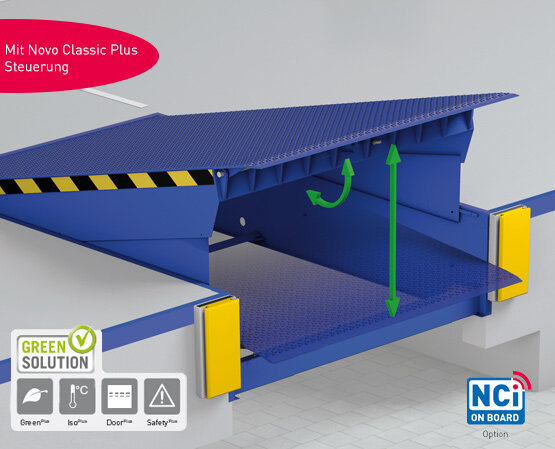

NOVODOCK L320

SINUN ETUSI LYHYESTI

hydrauliset kuormaustasot saranakiilalla
aivan uusi design
uusi Z-kehysrakenne
Lisävarustepaketteja yksittäisiin kokoonpanoihin
kestävä teräsrakenne
nopea asennus

NOVODOCK L320 -TIETOJA

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock L320
saranakiilalla	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	60 kN
Nimellispituus (NL), mm	2000, 2500, 2750, 3000
Nimellisleveys	2000, 2100, 2250
Kokonaiskorkeus 600 mm	3000 mm saakka (NL)
Syöttö-/saranakiilan pituus, mm	400
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 0,75 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	6/8
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600	360/300
Nimellispituus 2500, kokonaiskorkeus 600	380/270
Nimellispituus 2750, kokonaiskorkeus 600	390/270
Nimellispituus 3000, kokonaiskorkeus 600	400/260
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo Classic Plus
Novo i-Vision-malli	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

HYDRAULISET KUORMAUSTASOT SARANAKIILALLA VAIHTORATKAISUNA

Hydrauliset, saranakiilalla varustetut kuormaustasot ovat vakiinnuttaneet asemansa lastaustekniikan perusversiossa NovoDock L320R on suunniteltu erityisesti nykyisten kuormaustasojen korvaamiseen.

Siinä yhdistyvät monen vuoden kokemus ja kestävä teräsrakenne uuteen suunnitteluun ja uusimpaan ohjaustekniikkaan.

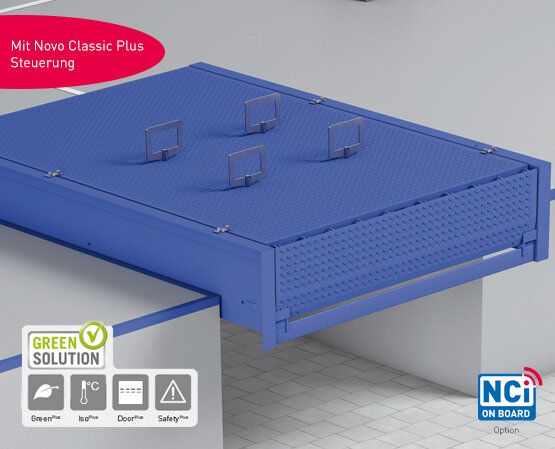

NOVODOCK L320R

SINUN ETUSI LYHYESTI

aivan uusi design
Lisävarustepaketteja yksittäisiin kokoonpanoihin
kestävä teräsrakenne
nopea vaihto erityisen Z-kehyksen ansiosta

NOVODOCK L320R -TIETOJA

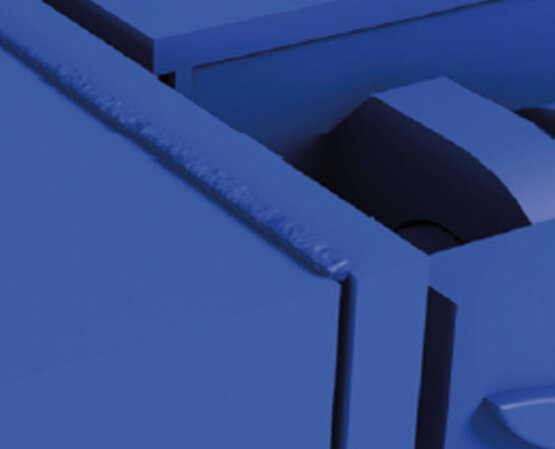

Yksityiskohta Z-kehys GZ

Yksityiskohta Z-kehys AZ

Yksityiskohta Z-kehys FZ

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock L320R
saranakiilalla	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	60 kN
Nimellispituus (NL), mm	2000, 2500, 2750, 3000
Nimellisleveys, mm	1710, 1750, 1960, 2000, 2060, 2100, 2160, 2200, 2250
Kokonaiskorkeus 600 mm	3000 mm saakka (NL)
Syöttö-/saranointikiilan pituus, mm	400
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 0,75 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	6/8
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600	360/300
Nimellispituus 2500, kokonaiskorkeus 600	380/270
Nimellispituus 2750, kokonaiskorkeus 600	390/270
Nimellispituus 3000, kokonaiskorkeus 600	400/260
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo Classic Plus
Novo i-Vision-malli	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

KULJETUKSEEN OPTIMOITU KUORMAUSTASO SARANAKIILALLA

Hydrauliset, saranakiilalla varustetut kuormaustasot ovat vakiinnuttaneet asemansa lastaustekniikan perusversiossa. L320e määrittelee nämä standardit uudelleen. Se on optimoitu kuljetusta varten ja saatavana kahtena versiona.

Vaikka NovoDock L320e ECO on valmistettu vain takarungolla, NovoDock L320e ECOPLUS sisältää kuljetusoptimoidun kuopparungon. Molemmat versiot edellyttävät erityistä uran valmistelua. Jopa 30 NovoDock L320e:aa voidaan kuljettaa kuorma-autossa tai kontissa.

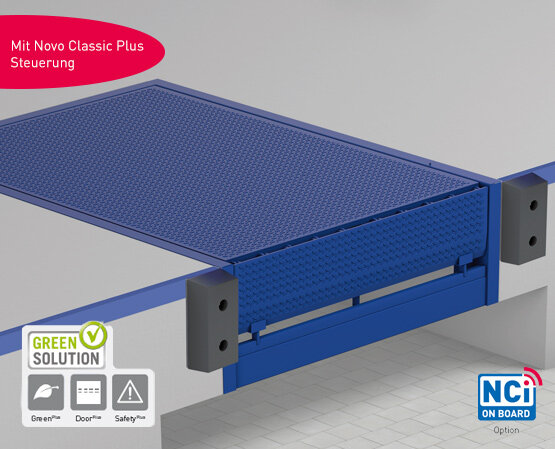

NOVODOCK L320E

SINUN ETUSI LYHYESTI

kuljetukseen optimoitu kuormaustaso saranakiilalla
aivan uusi design
Lisävarustepaketteja yksittäisiin kokoonpanoihin
kestävä teräsrakenne
nopea asennus

NOVODOCK L320E -TIETOJA

NovoDock L320e ECOPLUS

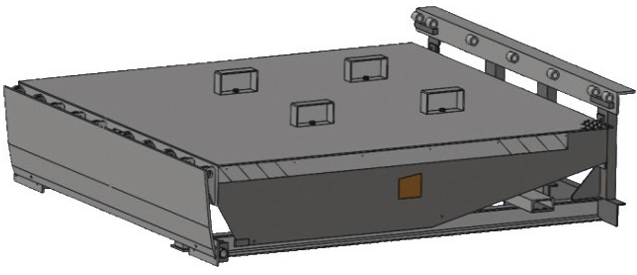

NovoDock L320e ECO

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock L320e
saranakiilalla	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD
Iso^PLUS
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	60 kN
Nimellispituus (NL), mm	2000, 2250, 2500, 3000
Nimellisleveys, mm	2000
Kokonaiskorkeus 600 mm	3000 mm saakka (NL)
Syöttö-/saranointikiilan pituus, mm	400
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 0,75 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	6/8
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600	360/270
Nimellispituus 2250, kokonaiskorkeus 600	360/270
Nimellispituus 2500, kokonaiskorkeus 600	330/270
Nimellispituus 3000, kokonaiskorkeus 600	270/270
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo Classic Plus
Novo i-Vision-malli	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

HYDRAULISET KUORMAUSTASOT SARANAKIILALLA TERÄSKEHYKSESSÄ

Teräskehyksen ansiosta NovoDock P1320 voidaan asentaa rakennuksen eteen, ja se toimii myös perustana lastauslaiturille. Integroidulla Novo Classic Plus -ohjauksella kuormaustasoa voidaan käyttää mukavasti ja turvallisesti. NovoDock P1320:een on NCI saatavana valinnaisena.

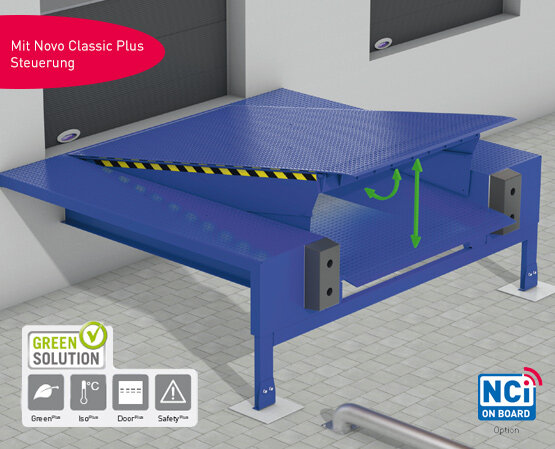

NOVODOCK P1320

SINUN ETUSI LYHYESTI

valinnainen GreenPLUS-paketti, jopa 70 % energiansäästö
aivan uusi design
Lisävarustepaketteja yksittäisiin kokoonpanoihin
helppo asennus
tukijalan korkeus säädettävissä

NOVODOCK P1320 -TIETOJA

Kulmarakenne
(90°, 75°, 60°, 45°, 105°, 120°, 135°)

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock P1320
saranakiilalla	●
Lisävarustepaketit
Green^PLUS	❍
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	60 kN
Nimellispituus (NL), mm	2000, 2440 (2500), 3000
Nimellisleveys	2000, 2200, 2250
Kokonaiskorkeus 700 mm/725 mm¹	3000 mm saakka (NL)
Syöttö-/saranakiilan pituus, mm	● 400
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 0,75 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	6/8
Syöttö/saranoitu huulirepäisylevy, mm	12/14
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 700 /725¹ /830²	360/320
Nimellispituus 2500, kokonaiskorkeus 700 /725¹ /830²	380/290
Nimellispituus 3000, kokonaiskorkeus 700 /725¹ /830²	400/290
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo Classic Plus
Novo i-Vision-malli	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

KUORMAUSTASOJEN VAKIOVÄRIT

RAL-VÄRIT
RAL 5010
RAL 7016
RAL 9005

HYDRAULISET KUORMAUSTASOT SARANAKIILALLA JA SUUREMMALLA VETOVOIMALLA

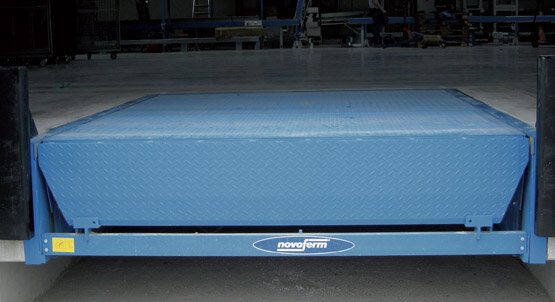

Saranakiilalla varustettua NovoDock L350i -laitetta voidaan käyttää kätevästi ja turvallisesti integroidulla Novo i-Vision-HA -ohjauksella. Kuten kaikki Green Solution -tuotteet, myös NovoDock L350i varmistaa hiilidioksidipäästöjen vähenemisen ja säästää käyttökustannuksia optimoidulla energiankulutuksella. Vakaa teräsrakenne pysyy muuttumattomana, NCI muodostaa ratkaisevan edun kaikkiin markkinoilla oleviin saranakiila-telakointitasoihin.

NOVODOCK L350I

SINUN ETUSI LYHYESTI

vakiovarusteena GreenPLUS-paketti, jopa 70 % energiansäästö
Green-Solution-tuote
Suuremman, 100 kN dynaamisen kuormitettavuuden ansiosta se soveltuu erityisesti painavammille tavaroille
Lisävarustepaketteja yksittäisiin kokoonpanoihin
kestävä teräsrakenne
Novo i-Vision-ohjaus
Automaattipainike

NOVODOCK L350I -TIETOJA

TEKNISET TIEDOT

Tuotteen ominaisuudet	NovoDock-L350i
saranakiilalla	●
Lisävarustepaketit
Green^PLUS	●
Green^SLOD
Iso^PLUS	❍
Door^PLUS
Safety^PLUS	❍
Nimelliskuorma EN 1398:n mukaisesti	100 kN
Nimellispituus (NL), mm	2000, 2500, 3000, 3500, 4000, 4500
Nimellisleveys	1750, 2000, 2250
Kokonaiskorkeus 600 mm	3000 mm saakka (NL)
Kokonaiskorkeus 700 mm/725 mm¹	3000 mm saakka (NL)
Kokonaiskorkeus 800 mm/830 mm²	3500 mm:iin (NL)
Kokonaiskorkeus 900 mm/1200 mm³	4000 mm:sta (NL)
Syöttö-/saranakiilan pituus, mm	400
Jännitteensyöttö	3 N~ 400 V/50 Hz/16 A
Kotelointiluokka	IP 65
Moottorin teho	maks. 1,5 kW
Suunnitteluominaisuus
Tason pisaralevy, mm	8/10
Syöttö/saranoitu huulirepäisylevy, mm	15/17
Silloitusarvot ylös/alas (syöttö 1 000 mm)
Nimellispituus 2000, kokonaiskorkeus 600	250/290
Nimellispituus 2000, kokonaiskorkeus 700 /725¹ /830²	290/340
Nimellispituus 2500, kokonaiskorkeus 600	310/270
Nimellispituus 2500, kokonaiskorkeus 700 /725¹ /830²	360/330
Nimellispituus 3000, kokonaiskorkeus 600	360/270
Nimellispituus 3000, kokonaiskorkeus 700 /725¹ /830²	430/330
Nimellispituus 3500, kokonaiskorkeus 800	520/350
Nimellispituus 4000, kokonaiskorkeus 900 /1200³	570/350
Nimellispituus 4500, kokonaiskorkeus 900 /1200³	620/350
suurin sallittu kallistus EN 1398:n mukaisesti	12,5 %
Ohjaus	Novo i-Vision
Novo i-Vision-malli	● HAR1
Novoferm Communication Interface (NCI)	●
Värit
RAL 5010 (gentian sininen)	●
RAL 7016 (antrasiitinharmaa)	●
RAL 9005 (musta)	●
lisää RAL-värejä	❍
galvanoitu	❍
Selite:
● Standardi
❍ Lisävaruste
¹⁾ vain P1320
²⁾ vain L730i
³⁾ vain VL6020
⁴⁾Syöttö 700/1 000 kuten L730i ISO:ssa

KUORMAUSTASOJEN VAKIOVÄRIT

RAL-VÄRIT
RAL 5010
RAL 7016
RAL 9005

LAITTEET!

OVITIIVISTEET, PUSKURIJÄRJESTELMÄT JA OHJAUKSET

Ovitiivisteet

Puskurijärjestelmät

Ohjaus

Galleria / Ideoita
